Vzájemná spolupráce mezi verzemi

V tomto tématu je popsáno, jak otevřít výkres aplikace Autodesk Civil 3D 2019 a jak zobrazit objekty aplikace Autodesk Civil 3D v předchozí verzi softwaru. Také je zde popsána vzájemná spolupráce (interoperabilita) mezi verzemi Autodesk Civil 3D 2019.2, Autodesk Civil 3D 2019.1, Autodesk Civil 3D 2019 a AutoCAD Civil 3D 2018.

Otevření výkresu aplikace Autodesk Civil 3D 2019 v předchozí verzi aplikace AutoCAD Civil 3D

• Výkresy uložené v aplikaci Autodesk Civil 3D 2019 je možné otevřít v aplikaci AutoCAD Civil 3D 2018.
  Poznámka: Pevné výškové oblouky vytvořené pomocí příkazů Pevný výškový oblouk (parabolický, horní/dolní bod, parametr, délka) a Pevný výškový oblouk (kruhový, horní/dolní bod, parametr, délka) nejsou s aplikací AutoCAD Civil 3D 2018 zpětně kompatibilní. Další informace naleznete v části Profily.
• Chcete-li ve verzi softwaru před verzí AutoCAD Civil 3D 2018 otevírat výkresy aplikace Autodesk Civil 3D 2019 a zobrazovat objekty aplikace Autodesk Civil 3D, nastavte systémovou proměnnou PROXYGRAPHICS v aplikaci Autodesk Civil 3D 2019 na hodnotu 1, díky čemuž se grafika uloží s výkresem. Poté pomocí příkazu Uložit jako uložte výkres v předchozím formátu souboru výkresu. Když výkres otevřete v předchozí verzi softwaru, zobrazí se objekty aplikace Autodesk Civil 3D jako proxy grafika.

Interoperabilita mezi verzemi Autodesk Civil 3D 2019.2 a Autodesk Civil 3D 2019, Autodesk Civil 3D 2019.1 nebo AutoCAD Civil 3D 2018

Objekty křížení v zobrazení profilu

Otevření výkresu aplikace Autodesk Civil 3D 2019.2 v aplikaci Autodesk Civil 3D 2019, Autodesk Civil 3D 2019.1 nebo AutoCAD Civil 3D 2018

• Objekty křížení v zobrazení profilu a jejich popisky budou ve verzích Autodesk Civil 3D 2019, Autodesk Civil 3D 2019.1 a AutoCAD Civil 3D 2018 zobrazeny jako proxy grafika. Pokud v předchozí verzi aplikace změníte zdrojové objekty a poté výkres uložíte a znovu otevřete v aplikaci Autodesk Civil 3D 2019.2, budou tyto objekty křížení a jejich popisky v aplikaci Autodesk Civil 3D 2019.2 aktualizovány.

Hrany železničního nástupiště

Otevření výkresu aplikace Autodesk Civil 3D 2019.2 v aplikaci Autodesk Civil 3D 2019, Autodesk Civil 3D 2019.1 nebo AutoCAD Civil 3D 2018

• Návrhové linie hrany železničního nástupiště lze zobrazit i v aplikaci Autodesk Civil 3D 2019, Autodesk Civil 3D 2019.1 nebo AutoCAD Civil 3D 2018.
• Pokud v předchozí verzi aplikace provedete změny negeometrických vlastností návrhové linie hrany železničního nástupiště nebo dynamicky propojené trasy (například upravíte vlastnosti nebo styl), budou dynamická propojení mezi návrhovou linií a trasou zachována i při uložení výkresu a opětovném otevření v aplikaci Autodesk Civil 3D 2019.2.
• Pokud v předchozí verzi aplikace provedete změny v geometrii návrhové linie hrany železničního nástupiště a poté výkres uložíte a znovu otevřete v aplikaci Autodesk Civil 3D 2019.2, budou dynamická propojení mezi návrhovou linií a trasou odebrána a u dané návrhové linie se zobrazí zpráva, že není aktuální.

  Chcete-li aktualizovat návrhovou linii, spusťte příkaz Upravit hranu nástupiště, vyberte návrhovou linii a klikněte v dialogu Upravit hranu nástupiště na tlačítko OK.

• Pokud v předchozí verzi aplikace provedete změny geometrie dynamicky propojené trasy, návrhová linie hrany nástupiště nebude aktualizována. Pokud výkres uložíte a znovu otevřete v aplikaci Autodesk Civil 3D 2019.2, budou dynamická propojení mezi návrhovou linií a trasou odebrána a u dané návrhové linie se zobrazí zpráva, že není aktuální.

  Chcete-li aktualizovat návrhovou linii, spusťte příkaz Upravit hranu nástupiště, vyberte návrhovou linii a klikněte v dialogu Upravit hranu nástupiště na tlačítko OK.

Interoperabilita mezi verzemi Autodesk Civil 3D2019.1, Autodesk Civil 3D 2019 a AutoCAD Civil 3D 2018

Trasy

Otevření výkresu aplikace Autodesk Civil 3D 2019.1 v aplikaci Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018

• Odsazené osy kolejí, které mají definované informace o převýšení koleje, lze zobrazovat a upravovat i v aplikaci Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018. Informace o převýšení koleje však nejsou k dispozici a zobrazení převýšení kolejí se ve výkresu nezobrazují. Pokud bylo u odsazené osy koleje v aplikaci Autodesk Civil 3D 2019.1 použito převýšení koleje, nelze u ní v aplikacích Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018 použít klopení vozovky.
• Pokud v aplikaci Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018 upravíte nadřazenou osu koleje nebo odsazenou osu koleje a poté výkres znovu otevřete v aplikaci Autodesk Civil 3D 2019.1, budou nadřazená i odsazená trasa označeny jako zastaralé.
• V aplikaci Autodesk Civil 3D 2019.1 může být potřeba aktualizovat hodnoty převýšení koleje a znovu vytvořit zobrazení převýšení kolejí. To je nutné v případě, že byla nadřazená nebo odsazená trasa upravena v aplikaci Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018.

Profily

Otevření výkresu aplikace Autodesk Civil 3D 2019.1 v aplikaci Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018

• Výškové tečny vytvořené pomocí příkazu Plovoucí tečna (spád, délka) jsou automaticky převedeny na plovoucí tečny, které jako typ vazby při otevření výkresu aplikace Autodesk Civil 3D 2019.1 v aplikaci Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018 používají průchozí bod. Při opětovném otevření výkresu v aplikaci Autodesk Civil 3D 2019.1 se u výškových tečen obnoví předchozí typ vazby spádu a délky.
• Pevné výškové oblouky vytvořené pomocí příkazu Pevný výškový oblouk (parabolický, horní/dolní bod, parametr, délka) v aplikaci Autodesk Civil 3D 2019.1 jsou při otevření výkresu v aplikaci AutoCAD Civil 3D 2018 automaticky převedeny na formát, který jako typ vazby používá dva body a parametr.
  • Pokud oblouky v aplikaci AutoCAD Civil 3D 2018 neupravíte, obnoví se použití typu vazby (parabolický, horní/dolní bod, parametr, délka), jakmile výkres znovu otevřete v aplikaci Autodesk Civil 3D 2019 nebo Autodesk Civil 3D 2019.1.
  • Pokud oblouky upravíte a uložíte výkres v aplikaci AutoCAD Civil 3D 2018, budou změny při dalším otevření výkresu v aplikaci Autodesk Civil 3D 2019.1 zachovány a jako typ vazby oblouků se budou používat dva body a parametr.
  • Pokud oblouky upravíte a uložíte výkres v aplikaci AutoCAD Civil 3D 2018, nebudou změny při dalším otevření výkresu v aplikaci Autodesk Civil 3D 2019 zachovány. Verze oblouku, která byla uložena v aplikaci Autodesk Civil 3D 2019.1, se po opětovném otevření výkresu v aplikaci Autodesk Civil 3D 2019.1 obnoví.

Potrubní sítě

Otevření výkresu aplikace Autodesk Civil 3D 2019.1 v aplikaci Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018

• Potrubní sítě, které k připojení potrubí ke stavebním objektům používají možnosti Výchozí připojovací bod nebo Nejbližší připojovací bod, lze zobrazit i v aplikacích Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018. Pokud však potrubní síť upravíte v aplikaci Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018, potrubí se upraví a obnoví na body vložení stavebního objektu.

Reference datových zkratek stop příčných řezů

Otevření výkresu aplikace Autodesk Civil 3D 2019.1 v aplikaci Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018

• Reference datových zkratek stop příčných řezů a zobrazení příčných řezů vytvořená na jejich základě se při otevření výkresu aplikace Autodesk Civil 3D 2019.1 v aplikaci Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018 zobrazí ve výkresu.
  • Pokud odeberete stopu příčného řezu ze skupiny stop příčných řezů pomocí aplikace Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018, budou úpravy zachovány i při opětovném otevření výkresu v aplikaci Autodesk Civil 3D 2019.1.
  • Další úpravy provedené v aplikaci Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018, například přidání stop příčných řezů ke skupině stop příčných řezů nebo úprava stopy příčného řezu, se při opětovném otevření výkresu v aplikaci Autodesk Civil 3D 2019.1 nezachovají.

Interoperabilita mezi verzemi Autodesk Civil 3D 2019 a AutoCAD Civil 3D 2018

Profily

Otevření výkresu aplikace Autodesk Civil 3D 2019 v aplikaci AutoCAD Civil 3D 2018

• Pevné výškové oblouky vytvořené pomocí příkazů Pevný výškový oblouk (parabolický, horní/dolní bod, parametr, délka) a Pevný výškový oblouk (kruhový, horní/dolní bod, parametr, délka) nejsou s aplikací AutoCAD Civil 3D 2018 zpětně kompatibilní.
  • Pomocí příkazu Převést oblouky můžete převést pevné parabolické oblouky tak, aby byly kompatibilní s aplikací AutoCAD Civil 3D 2018. Pevné kruhové oblouky však převést nelze a při otevření výkresu v aplikaci AutoCAD Civil 3D 2018 budou chybět.
  • Pokud parabolické oblouky nepřevedete, budou tyto oblouky při otevření výkresu v aplikaci AutoCAD Civil 3D 2018 také chybět.
    Poznámka: Pevné výškové oblouky vytvořené pomocí příkazu Pevný výškový oblouk (parabolický, horní/dolní bod, parametr, délka) v aplikaci Autodesk Civil 3D 2019.1 jsou při otevření výkresu v aplikaci AutoCAD Civil 3D 2018 automaticky převedeny na formát, který jako typ vazby používá dva body a parametr. Další informace naleznete v části výše.
  • Po převedení oblouků je již nelze převést zpět na původní typ vazby.

  Další informace naleznete v části Změna typu vazby výškových oblouků kvůli zpětné kompatibilitě.

Podsestavy

Ověření převýšení koleje v souborech PKT podsestav kolejí

• V nástroji Subassembly Composer pro aplikaci Autodesk Civil 3D 2019 existuje proces ověření, který kontroluje, zda se bude geometrie v podsestavách kolejí závisející na položkách, u nichž je určena možnost ApplyAOR, správně aktualizovat. V nástroji Autodesk Subassembly Composer otevřete dříve vytvořené soubory PKT podsestav kolejí, které používají převýšení koleje, a v případě potřeby je aktualizujte.

  Další informace naleznete v částech Ověřování převýšení kolejí v nástroji Subassembly Composer a Definování převýšení koleje pro podsestavu.

Nastavení stránky ve výkresech vytvořených ze souborů šablon výkresů (DWT)

Výběr nastavení stránky v aplikaci Autodesk Civil 3D 2019

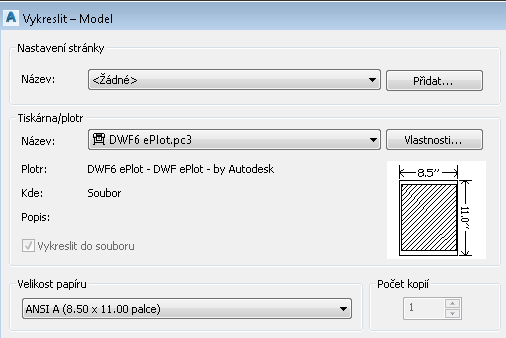

• Výkresy, které byly vytvořeny pomocí souborů DWT z aplikací AutoCAD Civil 3D 2017 a AutoCAD Civil 3D 2018, mohou při otevření v aplikaci Autodesk Civil 3D 2019 zobrazit v dialogu Vykreslení výchozí nastavení stránky <Žádné> a nezachovat název nového výběru (vrátí se k výběru <Žádné>), i když v seznamu vyberete jiné nastavení stránky.


  Chcete-li tento problém vyřešit, je nutné v aplikaci Autodesk Civil 3D 2019 znovu uložit definice nastavení stránky, které chcete použít.

  1. Kliknutím na kartu Výstup panel Vykreslení možnost Správce nastavení stránky zobrazte dialog Správce nastavení stránky.
  2. Vyberte nastavení stránky, které chcete použít.
  3. Kliknutím na tlačítko Upravit zobrazte dialog Nastavení stránky a poté klikněte na tlačítko OK.
  4. Tento proces opakujte pro každé nastavení stránky, které chcete použít.

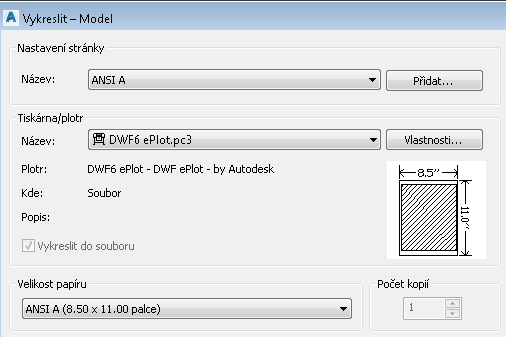

     Když po opětovném uložení nastavení stránky otevřete dialog Vykreslení a vyberete nastavení stránky, výběr se zachová.
