Nové funkce

Nové funkce v aplikaci Autodesk® Civil 3D® 2019

Aplikace Autodesk® Civil 3D® 2019 obsahuje následující nové funkce a vylepšení.

Aktualizace týkající se efektivity návrhu

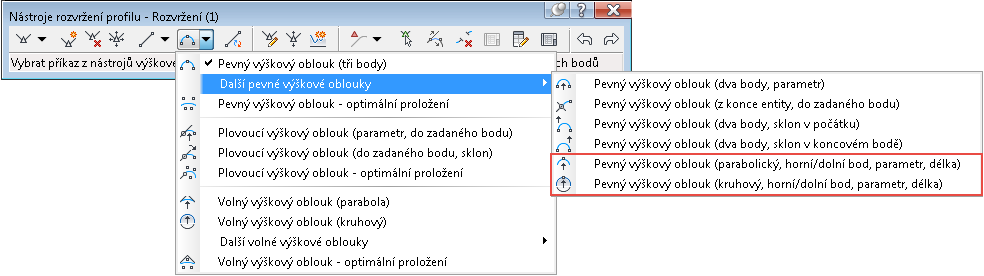

Zadáním horního nebo dolního bodu můžete vytvořit pevný kruhový nebo parabolický výškový oblouk. Další informace naleznete v části Přidávání pevných výškových oblouků do profilů.

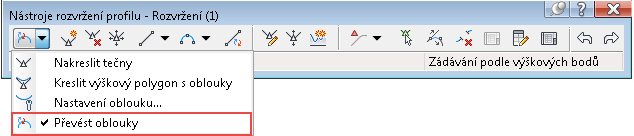

Poznámka: Tyto oblouky nejsou zpětně kompatibilní s aplikací AutoCAD Civil 3D 2018. Pomocí příkazu Převést oblouky můžete převést pevné parabolické oblouky tak, aby byly kompatibilní s aplikací AutoCAD Civil 3D 2018. Pevné kruhové oblouky však převést nelze.

Další informace naleznete v části Změna typu vazby výškových oblouků kvůli zpětné kompatibilitě.

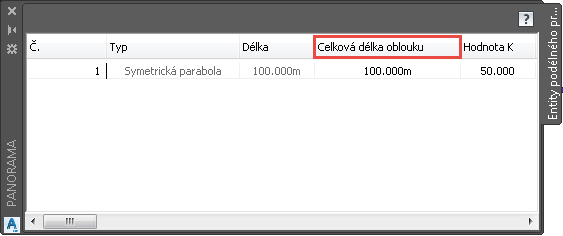

Nová vlastnost celkové délky oblouku je nyní zahrnuta v pohledu Entity profilu a v dialogu Editor parametrů entity, pokud používáte v nástrojích rozvržení profilu pohled na základě entit. Tato hodnota zobrazuje celkovou délku výškového oblouku.

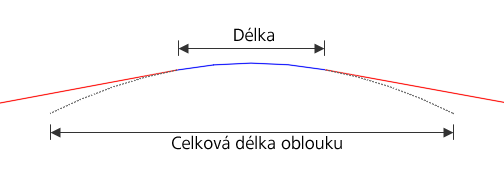

Existující vlastnost Délka zobrazuje délku vyřešené části geometrie oblouku, například když jsou podél oblouků připojeny tečny.
- Vlastnost celkové délky oblouku je dostupná pro všechny výškové oblouky.
- Vlastnost celkové délky oblouku je u pevných kruhových a pevných parabolických výškových oblouků, které vytvoříte určením horního nebo dolního bodu, možné upravovat.
Další informace naleznete v části Dialog Editor parametrů entity a Pohled Entity profilu.

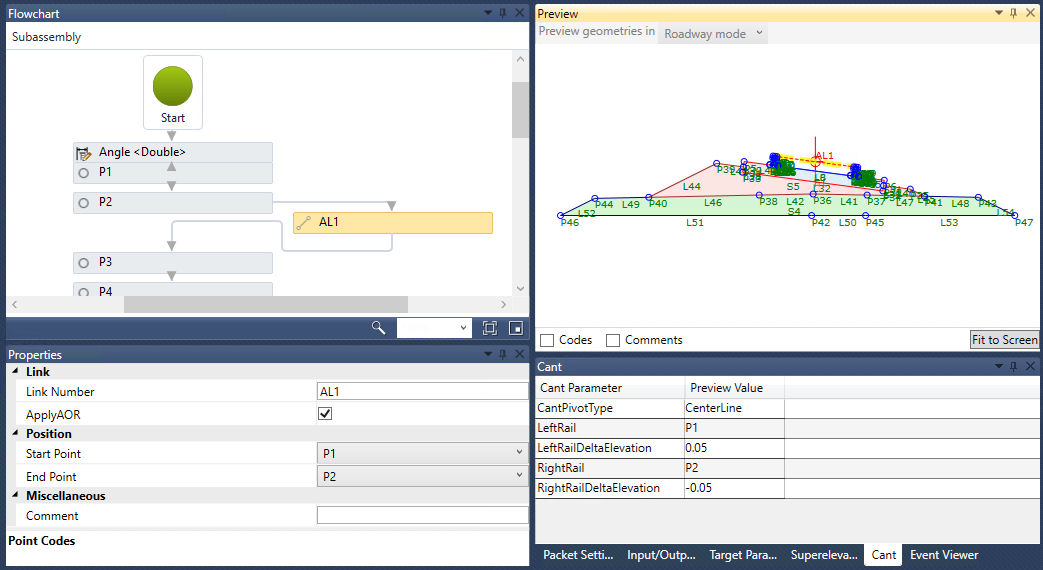

Možnost ApplyAOR v nástroji Subassembly Composer má nyní na body a spojnice podsestav kolejí zobrazených ve vývojovém diagramu nástroje Subassembly Composer následující vliv:
- Geometrie se před určením možnosti ApplyAOR pro položku ve vývojovém diagramu při použití převýšení koleje neupraví.
- Geometrie, která je vytvořena tak, aby byla přímo či nepřímo závislá na položce ve vývojovém diagramu, u které se určí možnost ApplyAOR, se po určení možnosti ApplyAOR pro položku při použití převýšení koleje upraví.
Díky těmto efektům můžete dosáhnout očekávaného chování převýšení koleje tím, že určíte možnost ApplyAOR pro jednu nebo více spojnic a učiníte následující body a spojnice ve vývojovém diagramu na těchto spojnicích závislými.

V nástroji Subassembly Composer existuje proces ověření, který kontroluje, zda se bude geometrie v podsestavách kolejí závisející na položkách, u nichž je určena možnost ApplyAOR, správně aktualizovat. V nástroji Autodesk Subassembly Composer pro aplikaci Autodesk Civil 3D 2019 otevřete dříve vytvořené soubory PKT podsestav kolejí, které používají převýšení koleje, a v případě potřeby je aktualizujte.

Další informace naleznete v částech Ověřování převýšení kolejí v nástroji Subassembly Composer a Definování převýšení koleje pro podsestavu.

Aktualizace v oblasti efektivity výroby

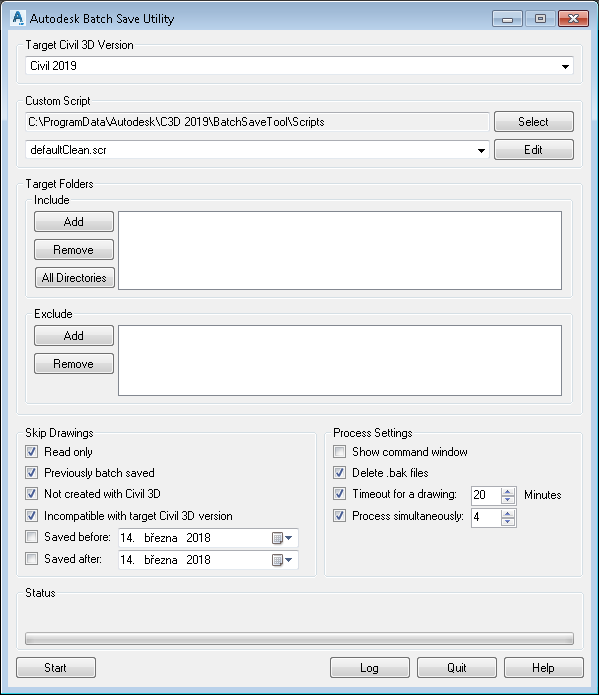

Pomocí pomůcky Autodesk Batch Save Utility můžete hromadně otevřít více souborů výkresů a šablon a uložit je do určené verze aplikace Civil 3D. Jako součást dávkové operace můžete také spouštět vlastní skripty. Další informace naleznete v části Pomůcka Autodesk Batch Save Utility.

Aktualizace funkcí spolupráce a výměny dat

Vytvořte koridor aplikace Autodesk Civil 3D z komponenty silnice aplikace Autodesk InfraWorks. Při přenesení komponent silnic do aplikace Autodesk Civil 3D se vytvoří šablony typických řezů pomocí podsestav v aplikaci Autodesk Civil 3D a také se vytvoří koridory. Další informace naleznete v části Výměna dat mezi aplikacemi Autodesk Civil 3D a Autodesk InfraWorks.

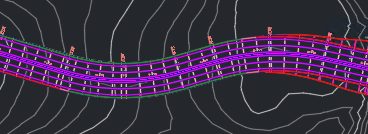

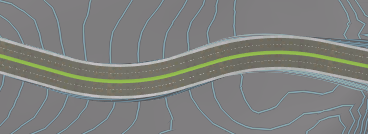

Komponenta silnice aplikace InfraWorks Koridor aplikace Civil 3D
Pomocí nového příkazu exportu v aplikaci AutoCAD s povolenými objekty můžete exportovat výkres aplikace Autodesk Civil 3D a rozložit všechny objekty aplikace Autodesk Civil 3D.
Další informace naleznete v části Export výkresu aplikace Autodesk Civil 3D a rozložení objektů.

Integrace verzí Autodesk AutoCAD Civil 3D 2018 Update

Do aplikace Autodesk Civil 3D 2019 byly integrovány následující funkce verzí AutoCAD Civil 3D 2018 Update. Další informace naleznete v částech Nové funkce ve verzi AutoCAD Civil 3D 2018.1 a Nové funkce ve verzi AutoCAD Civil 3D 2018.2.

Aktualizace týkající se efektivity návrhu

V projektech rekonstrukce vozovek můžete modelovat, posuzovat a optimalizovat koridory oprav. Další informace naleznete v části Modelování koridorů oprav.
Určete, zda chcete použít cíle na stejné straně základny jako podsestava, nebo na opačné straně základny. Další informace naleznete v části Dialog Nastavte šířku nebo odsazení cílového objektu.
V potrubní síti můžete opětovně připojit odpojené trubky a stavební objekty. Další informace naleznete v části Opětovné připojení trubek a stavebních objektů v potrubních sítích.
Při použití příkazu Pevná tečna (dva body) a příkazů Nakreslit tečny a Kreslit výškový polygon s oblouky můžete kreslit pevné tečny profilu a určovat rozvržení profilů ve směru zleva doprava nebo zprava doleva. Další informace naleznete v části Vytváření profilů rozvržení.
Výškové oblouky se nyní vytvářejí v přechodových oblastech sklonu pro profily odsazení. Další informace naleznete v části O vytváření odsazených profilů.
Výhybky a železniční přejezdy můžete vytvářet a upravovat pomocí příkazů výhybek a železničních přejezdů. Tyto příkazy naleznete na kartě Panel nástrojů v okně Prostor nástrojů.
Obsah tlakové sítě, který byl zahrnutý v aplikaci AutoCAD Civil 3D 2018.2 Update, je zahrnutý i v aplikaci Autodesk Civil 3D 2019. Další informace naleznete v části Nové funkce v aplikaci AutoCAD Civil 3D 2018.2.
Podsestavy, které byly zahrnuty v aplikaci AutoCAD Civil 3D 2018.2 Update, jsou zahrnuty i v aplikaci Autodesk Civil 3D 2019. Další informace naleznete v části Reference k podsestavám PKT aplikace Autodesk Civil 3D.
Poznámka: Chcete-li mít k těmto podsestavám přístup, přidejte je na paletu nástrojů pomocí importu. Další informace najdete v části Přidání souborů PKT podsestav na paletu nástrojů.

Aktualizace v oblasti efektivity výroby

Při práci s prvky promítání a křížení v zobrazeních příčných řezů můžete využít rozšířených možností. Další informace naleznete v části Práce s prvky promítání a křížení v zobrazeních příčných řezů.
Pomocí nových možností navigace můžete u stopy příčného řezu provést přiblížení na zobrazení příčného řezu a u zobrazení příčného řezu provést přiblížení na stopu příčného řezu. Další informace naleznete v části Navigace mezi stopami příčných řezů a zobrazeními příčných řezů.
Vzhled křížení 3D těles, která používají možnost stylu <Příčný řez>, můžete ovládat úpravou vlastností hladiny 3D tělesa. Další informace naleznete v části Styly promítání a křížení pro zobrazení příčných řezů.
Pomocí dialogu Možnosti zobrazení výstupu promítání a křížení a karty Promítání a Křížení v dialogu Vlastnosti zobrazení příčného řezu můžete změnit styl nebo nastavení výšky pro výběr objektů. Další informace naleznete v částech Dialog Možnosti zobrazení výstupu promítání a křížení a Karta Promítání a Křížení (dialog Vlastnosti zobrazení příčného řezu.
Pomocí rozšířených možností šablony reference můžete spravovat nastavení, styly, hladiny a další komponenty. Další informace naleznete v části Dialog Spravovat odkazovaná nastavení.
Máte možnost spravovat zobrazení symbolů přepsání popisku ve výkresech. Další informace naleznete v části Zobrazení nebo skrytí symbolů přepsání popisku.

Aktualizace funkcí spolupráce a výměny dat

Máte možnost exportovat a importovat trasy, data jejich přidružených profilů a souřadnicové systémy výkresu ve formátu souborů IFC (Industry Foundation Class). Další informace naleznete v části Export souborů IFC (Industry Foundation Class).

Nové funkce v aplikaci Autodesk® AutoCAD® 2019

Sdílené pohledy slouží ke spolupráci na vizuální reprezentaci modelu nebo návrhu online. Další informace naleznete v části Sdílené pohledy.
Pomocí příkazu Porovnat soubory DWG můžete zobrazit rozdíly mezi dvěma výkresy. Další informace naleznete v části Porovnání rozdílů mezi výkresy.

Další informace o těchto a dalších nových funkcích aplikace AutoCAD naleznete v tématu Co je nového v aplikaci AutoCAD 2019, videu Přehled nových funkcí aplikace AutoCAD 2019 a tématu Nové příkazy a systémové proměnné aplikace AutoCAD – reference v nápovědě k aplikaci AutoCAD.
