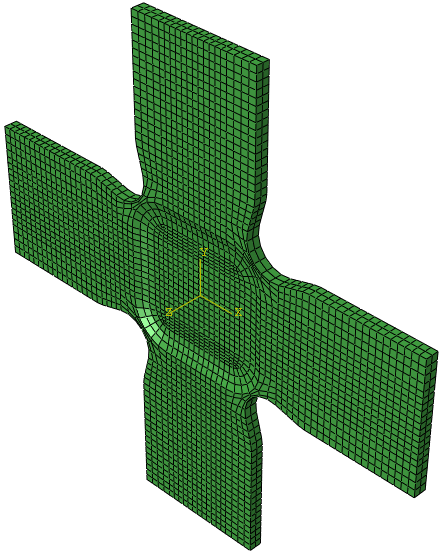

Um die verschiedenen Löschkriterien für Elemente vorzuführen, die für gewebte Verbundwerkstoffe verfügbar sind, untersuchen wir diesen biaxialen Kreuzformabschnitt aus DMS2288-epoxy, einem normalen Gewebematerial in der Helius PFA-Materialdatenbank. Die Kreuzform-Geometrie und das Netz wurden bereits wie unten gezeigt definiert.
Die Geometrie wurde aufgeteilt, um ein einheitlicheres Netz zu erzielen. Das Netz besteht ganz aus C3D8R-Elementen.
Der Kreuzformabschnitt wurde bereits mit Materialien, Randbedingungen, Lasten und Ausgabeanforderungen eingerichtet. Da viele der Modellerstellungs-Schritte im unidirektionalen Modell der großen Kerbenspannung abgedeckt wurden, springen wir direkt zum Abschnitt der Elementlöschung für die biaxiale Kreuzform und überprüfen die für gewebte Materialien verfügbaren Optionen. Um weitere Details des Kreuzformmodell-Setups zu erkunden, importieren Sie die Datei Tutorial_6_PW_Abaqus.inp mit Abaqus/CAE. Die Eingabedatei kann hier heruntergeladen werden.
