Zeigt viele Optionen für die Arbeit mit der Vergleichsergebniszeichnung an.
Liste der Optionen
Die folgenden Optionen sind verfügbar:
Zusammenfassung

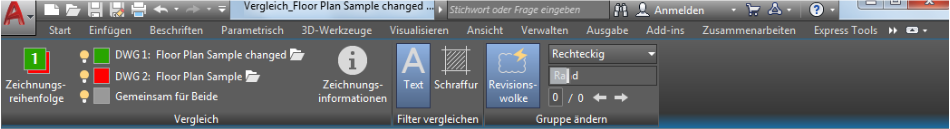

Wenn Sie zwei Zeichnungsdateien zum Vergleich auswählen und auf "Vergleichen" klicken, wird in der Multifunktionsleiste die Registerkarte "Kontextabhängiges Vergleichen" angezeigt.
Vergleich (Gruppe)
- Zeichnung
-
Legt die Anzeigereihenfolge überlappender Objekte in der Vergleichsergebniszeichnung fest.
- DWG 1
-
Zeigt den Namen der ersten DWG-Datei an.
- DWG 2
-
Zeigt den Namen der zweiten DWG-Datei an.
- Zeichnungsinformationen
-
Zeigt Informationen zu den verglichenen Zeichnungsdateien an. Sie können die Informationen in Ihre Zeichnung einfügen oder in die Zwischenablage von Windows kopieren.
Filter vergleichen (Gruppe)
- Text
-
Legt fest, ob Textobjekte im Zeichnungsvergleich berücksichtigt werden.
- Schraffur
-
Legt fest, ob Schraffurobjekte im Zeichnungsvergleich berücksichtigt werden.
Gruppe Änderungsgruppe
- Änderungswolke
-
Zeigt eine Revisionswolke um jede Änderungsgruppe in der Vergleichsergebniszeichnung an. Änderungsgruppen sind identisch, unabhängig davon, ob Revisionswolken angezeigt werden.
- Rechteckig
-
Erstellt eine rechteckige Revisionswolke um jede Änderungsgruppe, um die Änderungen anzuzeigen.
- Polygonal
- Erstellt Revisionswolken, indem Rechtecke um jeden Unterschied herum zusammengeführt werden, um die Änderungen anzuzeigen.
- Rand
- Bestimmt den Versatzabstand des Begrenzungsrahmens eines einzelnen Unterschieds zum Rechteck, das zum Erstellen von Revisionswolken verwendet wird.
- Aktuelle Änderungsgruppe
- Zeigt die Nummer der aktuellen Änderungsgruppen an. Wenn Sie eine bestimmte Änderungsgruppennummer eingeben und die Eingabetaste drücken, wird herangezoomt und zur angegebenen Änderungsgruppe navigiert.
- Gesamtzahl der Änderungsgruppen
- Zeigt die Gesamtzahl der Änderungsgruppen in der Vergleichsergebniszeichnung an.
- Navigation
- Steuert die Navigation durch mehrere Änderungsgruppen mithilfe der Schaltflächen Zurück und Weiter.
