Erstellen Sie ein elektromechanisches Projekt in Inventor, und verknüpfen Sie anschließend das AutoCAD Electrical toolset-Projekt, indem Sie in AutoCAD Electrical toolset eine Verbindung zur Verknüpfungsdatei herstellen.
Um ein Inventor-Projekt mit einem AutoCAD Electrical toolset-Projekt zu verknüpfen, müssen Sie eine Verknüpfungsdatei erstellen und die beiden zu verknüpfenden Projekte definieren. Der Prozess umfasst zwei Schritte:
- Erstellen Sie die Verknüpfungsdatei in AutoCAD Electrical toolset oder Inventor und verweisen Sie auf das Projekt für dieses Produkt.
- Vervollständigen Sie die Verknüpfung in dem anderen Produkt, indem Sie zu der zuvor erstellten Datei navigieren und auf ein Projekt in diesem Produkt verweisen.
Verknüpfung beginnend in Inventor
-
Klicken Sie auf
.
-
Klicken Sie im Dialogfeld Einrichtung für elektromechanisches Projekt auf
.
-

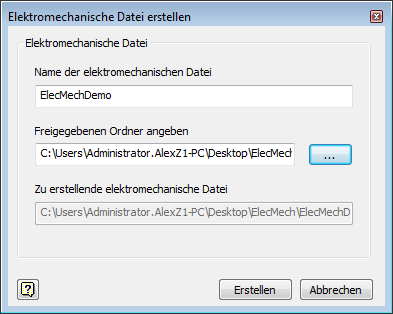

Geben Sie einen Dateinamen für die .emx-Verknüpfungsdatei ein.
-
Geben Sie einen Ordner an, der von AutoCAD Electrical toolset und Inventor gemeinsam verwendet wird.
-
Klicken Sie auf Erstellen.
-

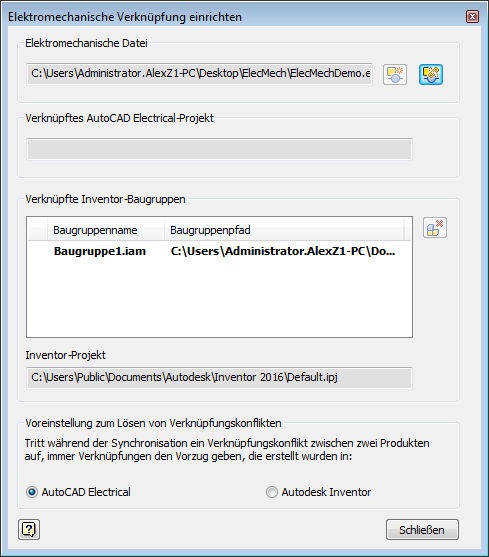

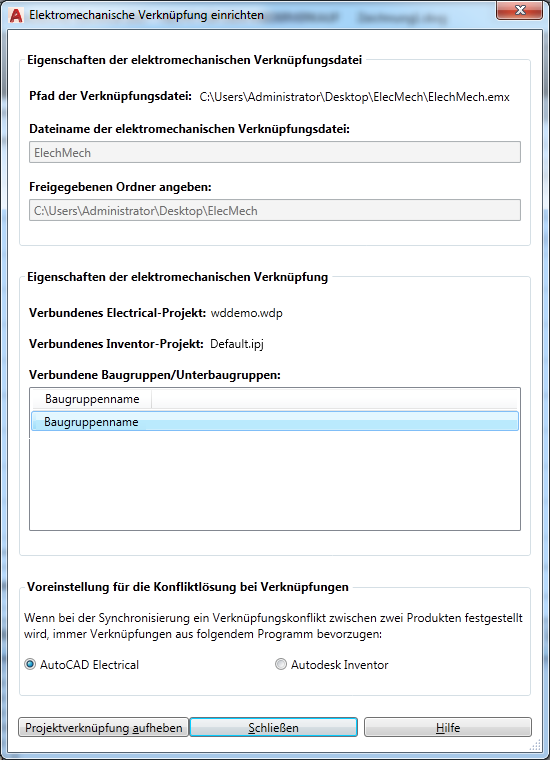

Wählen Sie im Dialogfeld Elektromechanische Verknüpfung einrichten die Synchronisierungseinstellungen aus. Die Vorgabeeinstellung ist AutoCAD Electrical toolset. Es wird davon ausgegangen, dass AutoCAD Electrical toolset-Benutzer im Normalfall die elektromechanischen Arbeitsabläufe starten. Daher ist beim Erstellen von Betriebsmittelverknüpfungen vorgabemäßig AutoCAD Electrical toolset eingestellt.
-
Klicken Sie auf Schließen.
Gehen Sie in Inventor folgendermaßen vor:
-
Klicken Sie auf . Finden
- Aktivieren Sie im Projekt-Manager die Projektdatei, die Sie verknüpfen möchten.
- Klicken Sie auf . Finden
- Klicken Sie auf Verknüpfen.
- Wechseln Sie zu der vorhandenen Verknüpfungsdatei, die in Inventor erstellt wurde.
-
Klicken Sie auf Schließen.
In AutoCAD Electrical toolset:
