Verwalten Sie externe Referenzen, die der aktuellen Zeichnung zugeordnet sind.
EXTERNREF (Befehl)
Menü: .
Zusammenfassung

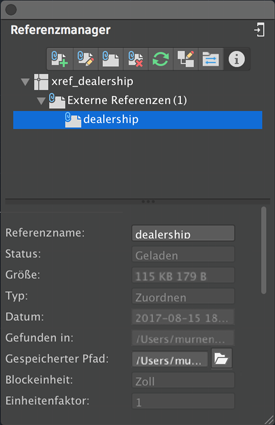

Die Referencemanager-Palette organisiert, zeigt und verwaltet referenzierte Dateien. Die referenzierten Dateien, die über die Referenzmanager-Palette verwaltet werden können, sind:
- Externe Zeichnungen (xrefs)
- Rasterbilder
- Excel-Dateien (*.xls, *.xlsx)
- Unterlagen (PDF-Dateien)
Die Referenzmanager-Palette enthält einen Werkzeugkasten am oberen Rand. Sie können mit der rechten Maustaste auf die Dateiliste klicken, um ein Kontextmenü anzuzeigen, mit dem Sie eine angehängte externe Referenz anhängen oder verwalten können. Klicken Sie auf die Schaltfläche Details anzeigen in der Symbolleiste, um Details und Miniaturansichten der ausgewählten externen Referenz anzuzeigen.
Werkzeugkasten
Attach Reference
Zeigt das Dialogfeld Referenzdatei auswählen an. Wählen Sie das Dateiformat aus, welches Sie hinzufügen möchten, und anschließend die Datei, die Sie der Zeichnung hinzufügen möchten.
Wählen Sie eine der folgenden Referenzdateitypen:
- Zeichnungsdateien (DWG-Dateien). Ruft den Befehl XZUORDNEN auf.
- Rasterbilddateien. Ruft den Befehl BILDZUORDNEN auf.
- Excel-Dateien. Ruft den Befehl DATENVERKN auf.
- PDF-Dateien. Ruft den Befehl PDFANHANG auf.
Referenz-Bearbeitung
Öffnet die ausgewählte Dateireferenz zur Bearbeitung im aktuellen Zeichenfenster. (REFBEARB (Befehl))
Referenzstatus aktivieren/deaktivieren
Entlädt die ausgewählten Dateireferenz oder lädt die Dateireferenz neu, wenn sie gerade entladen ist.
Referenzierte Datei lösen
Löst die ausgewählte Dateireferenz von der Zeichnung.
Inhalt aktualisieren
Synchronisiert den Status der ausgewählten Dateireferenz mit den Daten im Speicher.
Neuen Pfad auswählen
Ermöglicht Ihnen, zu einer neuen Position für die nicht gefundene Referenzdatei (eine festlegen) zu wechseln und bietet Ihnen die Option, die neue Position auch für andere fehlende Referenzdateien anzuwenden (alle festlegen).
Serverpfad-Zuordnung
Zeigt das Dialogfeld "Serverpfad-Zuordnung" an, in dem Sie die Serveradresse zwischen Mac und PC zuordnen können.
Details anzeigen
Zeigt die Gruppe Details und Vorschau an, die eine Miniaturvoransicht und Details für die ausgewählte Dateireferenz anzeigt.
