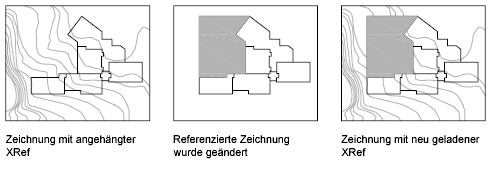

Wenn Sie eine Zeichnung öffnen, werden alle Zeichnungsreferenzen (XRefs) automatisch aktualisiert. Sie können externe Referenzen auch aktualisieren, wenn Sie sicherstellen möchten, dass in Ihrer Zeichnung die aktuellen Versionen angezeigt werden.
Wenn Sie eine Zeichnung öffnen, werden alle XRefs automatisch aktualisiert. Über die Option Neuladen auf der Palette Referenzen können Sie jederzeit XRefs aktualisieren, um sicherzustellen, dass die aktuellsten Versionen in Ihrer Zeichnung angezeigt werden.
Wenn Sie eine extern referenzierte Zeichnung in einer Netzwerkumgebung ändern und speichern, können andere Benutzer sofort auf Ihre Änderungen zugreifen, indem sie die XRefs erneut in ihre geöffneten Zeichnungen laden.
Benachrichtigung über geänderte XRefs
Wenn Sie einer Zeichnung XRefs zuordnen, überprüft das Programm regelmäßig, ob sich die referenzierten Dateien seit dem letzten Laden bzw. Neuladen der XRefs geändert haben. Die Systemvariable XREFNOTIFY steuert die XRef-Benachrichtigung.
Vorgabemäßig, wenn sich eine referenzierte Datei geändert hat, wird eine Meldung in der Nähe der rechten unteren Ecke des Zeichnungsfensters angezeigt. Klicken Sie auf die Verknüpfung in der Sprechblase, um die geänderten XRefs neu zu laden.
Das Programm überprüft vorgabemäßig alle fünf Minuten, ob XRefs geändert wurden. Sie können die Anzahl der Minuten zwischen den Überprüfungen jedoch ändern, indem Sie die Systemvariable XNOTIFYTIME mithilfe des Befehls (setenv "XNOTIFYTIME" " n ") ändern, wobei n die Anzahl der Minuten zwischen 1 und 10080 (sieben Tage) angibt.
Aktualisieren von XRefs bei aktivierter Option XRefs bei Bedarf laden
Wenn beim Laden oder Neuladen von XRefs Laden bei Bedarf aktiviert ist
- Wenn die Systemvariable LOADCTL auf 1 eingestellt ist, bleibt die referenzierte Zeichnung geöffnet und wird gesperrt. Kein anderer Benutzer kann die referenzierte Zeichnung ändern.
- Wenn XLOADCTL auf 2 eingestellt ist, wird eine temporäre Kopie der zuletzt gespeicherten Version der referenzierten Datei geöffnet und gesperrt. Andere Benutzer können die referenzierte Zeichnung öffnen und ändern.
