Informationen zu Beschriftungsstilen

Beschriftungsstile werden zum Steuern von Darstellung, Verhalten und Inhalt der Beschriftungen verwendet.

Jede Beschriftung in einer Zeichnung ist mit einem Stil verknüpft und jede Bearbeitung des Beschriftungsstils wird sofort von den Beschriftungen in der Zeichnung wiedergegeben. Beschriftungsinhalt wird aktualisiert, wenn das Objekt selbst geändert wird.

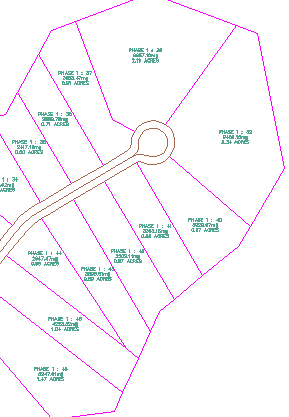

Parzellenflächenbeschriftungen werden in der Zeichnung genauso wie in der Voransicht des Beschriftungsstil-Editors angezeigt.

Sie können Beschriftungssätze für Achsen, Längsschnitte und Querprofile erstellen und speichern, sodass Sie in einem Schritt verschiedene Beschriftungstypen anwenden können. Beispielsweise kann ein Achsenbeschriftungssatz Beschriftungen für Hauptstationen, Nebenstationen und Hauptpunkte enthalten.

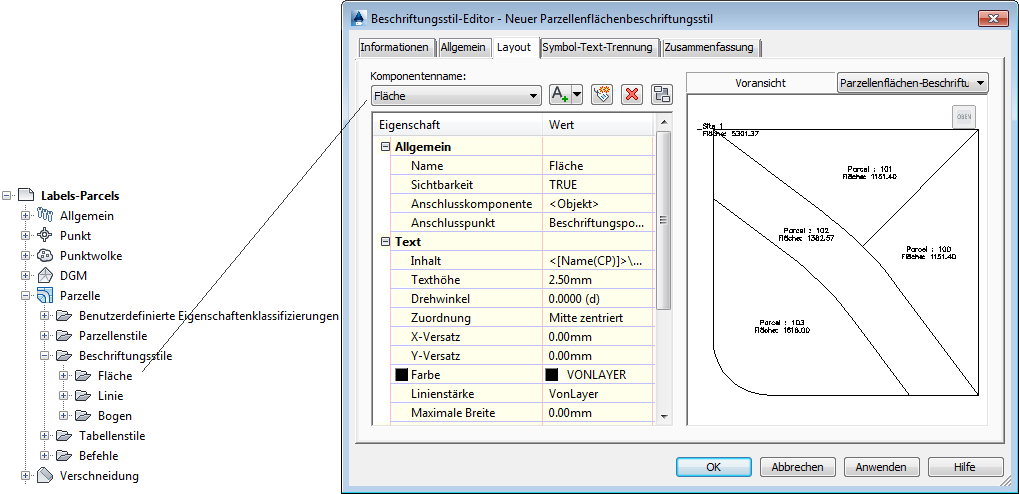

Beschriftungen können Text, Blöcke, Linien, Marken und Führungen enthalten. Sie können Beschriftungen erstellen und, wie in der nachfolgenden Abbildung gezeigt, im Dialogfeld Beschriftungsstil-Editor eine Voransicht ihrer Darstellung anzeigen:

Voransicht von benutzerdefiniertem Beschriftungsstil für Parzellenfläche

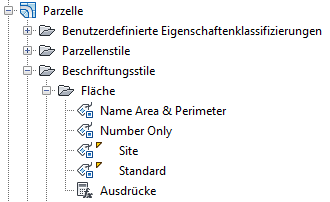

In der Struktur Einstellungen des Projektbrowsers enthalten Beschriftungsstilsammlungen einen oder mehrere Typen von Beschriftungsstilen, die einen einzelnen Aspekt des Objekts darstellen, von dem dieser Stil verwendet wird. Die folgende Abbildung zeigt die Hierarchie, in der die Beschriftungsstilsammlung, die Beschriftungsstiltypen und die einzelnen Beschriftungsstile angeordnet sind:

Sammlung Parzellenflächen-Beschriftungsstil

Jeder Beschriftungstyp verfügt über einen Standard-Beschriftungsstil. Die Autodesk Civil 3D-Zeichnungsvorlagen beinhalten außerdem weitere Beschriftungsstile.

Anmerkung: Bei den Namen der Beschriftungsstile muss die Groß- und Kleinschreibung beachtet werden. Beispielsweise entspricht der Beschriftungsname "Standard" somit nicht dem Namen "standard".

Die allgemeinen Beschriftungsstile werden von Linien, Bogen, Elementkanten und 3D-Profilkörpern verwendet. Diese Sammlung enthält auch Beschriftungsstile für Kommentare, die nicht objektspezifisch sind.

Klicken Sie mit der rechten Maustaste auf einen Beschriftungsstiltyp oder einen Beschriftungsstil, um das Kontextmenü mit den Optionen anzuzeigen, die zum Arbeiten mit Beschriftungsstilen erforderlich sind. Sie können untergeordnete Stile auf Basis von vorhandenen Stilen erstellen.

Befehl

Aktion

Rechtsklick auf Beschriftungsstil Neu

Erstellt einen Beschriftungsstil auf der Grundlage der Einstellungen eines übergeordneten Beschriftungsstils. Dieser Befehl ruft den Beschriftungsstil-Editor auf, und der Name des Beschriftungsstils beginnt mit "Untergeordnetes Element von...".

Rechtsklick auf Beschriftungstyp Neu

Erstellt einen Beschriftungsstil, der nicht einem vorhandenen Beschriftungsstil untergeordnet ist. Der neue Beschriftungsstil ist ein übergeordneter Stil und weist die Beschriftungstypeinstellungen als Vorgabeeinstellungen auf.

Rechtsklick auf Beschriftungsstil Bearbeiten

Bearbeiten Sie einen Beschriftungsstil im Beschriftungsstil-Editor.

Übungslektion: Arbeiten mit Beschriftungsstilen
