So erstellen Sie einen Kommentarbeschriftungsstil

  1. Erweitern Sie im Projektbrowser auf der Registerkarte Einstellungen die Sammlungen Allgemein Beschriftungen.
  2. Klicken Sie mit der rechten Maustaste auf die Sammlung Kommentar, und wählen Sie Neu.
  3. Geben Sie auf der Registerkarte Informationen des Dialogfelds Beschriftungsstil-Editor einen Namen für den neuen Stil an.
  4. Klicken Sie auf die Registerkarte Layout.
  5. Es wird eine vorgegebene Textkomponente erstellt. Um die Textzeichenfolge zu ändern, klicken Sie unter Text auf die Zeile Inhalt. Klicken Sie anschließend auf .
  6. Bearbeiten Sie im Textkomponenten-Editor den Text für den Kommentar wie gewünscht. Sie können den Text direkt in das Fenster eingeben.
  7. Schließen Sie das Fenster Textkomponenten-Editor.
  8. Wenn Sie Objekte in der Zeichnung referenzieren möchten, erstellen Sie eine Komponente für referenzierten Text für jedes Objekt, das Sie referenzieren möchten.

    Beispielsweise können Sie eine Kommentarbeschriftung mit zwei referenzierten Text-Komponenten erstellen, von denen jede auf einen Achsnamen verweist. Anschließend können Sie diese Beschriftung am Schnittpunkt zweier Achsen einfügen und die beiden Achsen als Objektdaten auswählen.

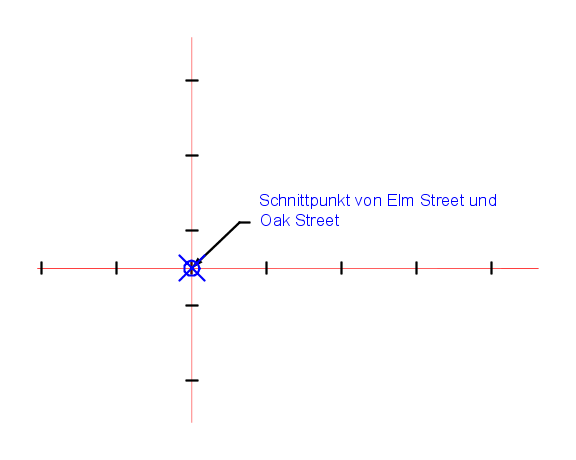

    Klicken Sie, um eine Schnittpunktbeschriftung anzuzeigen, die mit zwei referenzierten Text-Komponenten erstellt wurde

  9. Wenn der Beschriftungsstil mehrere Komponenten umfasst, legen Sie entsprechende Anschlusspunkte und Zuordnungspunkte fest, damit sich die Komponenten nicht überlappen. Im Voransichtsfenster können Sie das Beschriftungslayout überprüfen.
  10. Verwenden Sie die anderen Registerkarten im Beschriftungsstil-Editor, um den Beschriftungsstil einzurichten.
Anmerkung: Legen Sie im Dialogfeld Zeichnungseinstellungen auf der Registerkarte Anmerkung den Vorgabelayer für Kommentarbeschriftungen fest. Sie können den Layer dieser Beschriftungen auch über die Eigenschaftenpalette AutoCAD ändern (mit der rechten Maustaste auf die Beschriftung klicken und Beschriftungseigenschaften oder Eigenschaften wählen).
