Informationen zum Erstellen von Kommentarbeschriftungsstilen

Kommentarbeschriftungsstilen werden an ausgewählten Punkten in die Zeichnung eingefügt und sind keinen bestimmten Objekten physisch zugeordnet. Sie können referenzierte Text-Komponenten als Referenzen auf andere Objekte in der Zeichnung verwenden.

Sie können Kommentarbeschriftungen in einer Zeichnung bearbeiten (oder überschreiben), um den Text für eindeutige Informationen zu ändern. Auf diese Weise benötigen Sie nicht für jeden Kommentar, den Sie einfügen möchten, einen eigenen Beschriftungsstil. Weitere Informationen finden Sie unter So überschreiben Sie Beschriftungstext.

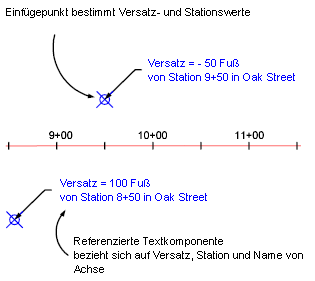

Der Einfügepunkt einer Kommentarbeschriftung kann zur Bestimmung positionsbasierter referenzierter Textdaten verwendet werden. In der folgenden Abbildung bestimmt beispielsweise der Einfügepunkt die Stations- und Versatzwerte in der Beschriftung.

Diese Komponente wird im Textkomponenten-Editor wie folgt eingerichtet:

Versatz = <[Versatz(Uft|P3|RN|Sn|OF|AP)]> Fuß

von Station <[Stationswert(Uft|FS|P2|RN|AP|Sn|TP|B2|EN|W0|OF)]> auf <[Name(CP)]>

Dabei ist zu beachten, dass referenzierte Text-Komponenten in einer Kommentarbeschriftung zwar aktualisiert werden, wenn sich ein referenziertes Objekt ändert, dass aber die Kommentarbeschriftung selbst keinem bestimmten Objekt zugeordnet ist. Daher wird sie nicht verschoben, wenn Sie ein referenziertes Objekt oder ein Objekt, an dem Sie sie gefangen haben, verschieben. Um eine Kommentarbeschriftung neu zu positionieren, müssen Sie sie manuell verschieben.
