Sie können freie vertikale Tangenten hinzufügen, um auf Abhängigkeiten basierende Längsschnittgeometrie zu erstellen. Ein Pufferelement wird durch die Zuordnung zu zwei Objekten definiert, die die Geometrie des Pufferelements definieren.

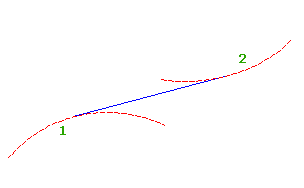

Die Abbildung zeigt ein Pufferelement (Tangente) zwischen zwei Bogen.
- Klicken Sie auf den Längsschnitt. Klicken Sie auf
Finden. - Klicken Sie im Werkzeugkasten Entwurfswerkzeuge (Längsschnitt) auf
Pufferelement Tangente. - Geben Sie den ersten Bogen in Form eines Fest- oder Koppelelements an, dem Sie die Tangente zuordnen möchten.
- Geben Sie den zweiten Bogen in Form eines Fest- oder Koppelelements an, dem Sie die Tangente zuordnen möchten.
