So erstellen Sie Massenausgleichsplan-Diagramme

Mithilfe des Assistenten Massenausgleichsplan-Diagramm erstellen können Sie ein Massenausgleichsplan-Diagramm mit einem einzigen Mausklick erstellen, indem Sie die Vorgabeeinstellungen für Name, Stil, Anzeige und Ausgleichsoptionen akzeptieren.

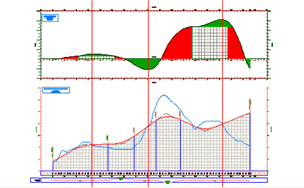

Es muss eine Materialliste für die Zeichnung vorliegen, bevor ein Massenausgleichsplan-Diagramm erstellt werden kann. Ein Massenausgleichsplan-Diagramm (oben) kann direkt einem Höhenplan (unten) zugeordnet werden, der von der gleichen Achse erstellt wird.

Übungslektion: Erstellen eines Massenausgleichsplan-Diagramms

1. Materialliste erstellen.
2. Klicken Sie auf Registerkarte Analysieren Gruppe Mengen und Materialien Massenausgleichsplan Finden.

   Der Assistent Massenausgleichsplan-Diagramm erstellen wird angezeigt.

3. Führen Sie auf der Seite Allgemein wahlweise folgende Aktionen durch:
   • Geben Sie die Achse an, aus der das Massenausgleichsplan-Diagramm erstellt wird.
   • Geben Sie die Querprofillinien-Gruppe an, aus der das Massenausgleichsplan-Diagramm erstellt wird.
   • Geben Sie einen Stil für die Massenausgleichsplan-Ansicht an.
   • Um den Stil für die Massenausgleichsplan-Ansicht zu bearbeiten, klicken Sie neben Massenausgleichsplan-Ansichtsstil auf .
4. Führen Sie auf der Seite Massenausgleichsplan-Anzeigeoptionen wahlweise folgende Aktionen durch:
   • Wählen Sie eine Materialliste aus.
   • Wählen Sie ein Material aus, das als Massenausgleichsplan-Linie angezeigt werden soll (Gesamtmenge, Gesamte Abtragsmenge, Gesamte Auftragsmenge, Gesamte nicht verwendbare Menge und alle anderen Materialien der Materialliste)
   • Geben Sie einen Massenausgleichsplan-Linienstil an.
   • Um den Massenausgleichsplan-Linienstil zu bearbeiten, klicken Sie neben Massenausgleichsplan-Linienstil auf .
5. Geben Sie auf der Seite Ausgleichsoptionen eine Entfernung für freien Ausgleich sowie den Typ, die Position und die Kapazität von Entnahmestellen und Abladeplätzen an.
6. Klicken Sie auf Diagramm erstellen.
7. Suchen Sie in der Zeichnung eine geeignete Position für das Massenausgleichsplan-Diagramm. Für eine einfachere Ansicht platzieren Sie das Diagramm außerhalb der Oberflächengrenzen und ober- oder unterhalb von Querprofil- und Längsschnittansichten. Klicken Sie auf die Position, um den Ursprung der Ausgleichslinie auf der linken Seite des Massenausgleichsplan-Diagramms festzulegen.
