Informationen zum Definieren von Lücken und Materialtaschen für eine Materialliste

In Situationen, in denen keine Mengenberechnung durchgeführt werden soll, können Sie Lücken in den Materialien definieren.

Eine Lücke kann verwendet werden, wenn sich eine Lücke im Material befindet, wie z. B. bei einer Brücke. Lücken können auch an mehreren Positionen verwendet werden, wo sich nicht zusammenhängende Materialtaschen längs eines 3D-Profilkörpers befinden.

Lücken werden in den Querprofillinien-Gruppen-Eigenschaften auf der Registerkarte Materialliste definiert.

Anfangs- und Endabstände für Lücken

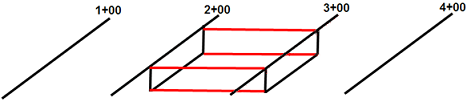

Lücken können Anfangs- und Endabstände haben, die als Übergangsbereiche zwischen Materialien dienen. Vorgabemäßig haben die Lücken Anfangs- und Endabstände von Null. Kein Material wird hinter den Lückenstationen interpoliert, wie in der folgenden Abbildung gezeigt.

Wenn Sumpfmaterial zwischen Station 2+00 und 3+00 mit kurzen Übergängen davor und danach vorhanden ist, können Sie Anfangs- und Endabstände definieren, anstatt weitere Querprofillinien hinzuzufügen, wie in der folgenden Abbildung gezeigt.

Der Anfangsabstand für das Material wird in den ersten Lücke definiert und der Endabstand in der zweiten Lücke. Daher hat die erste Lücke einen Anfangsabstand von 50 und die zweite einen Endabstand von 75.

Wenn Sie eine bessere Kontrolle über die Anfangs- und Endabstände wünschen, können Sie kleinere Werte festlegen oder die Vorgabe (Null) übernehmen.

Definieren von Lücken für Materialtaschen

Im folgenden Beispiel werden drei Materialien definiert: Abtrags-, Auftrags- und Sumpfmaterial. Das Sumpfmaterial existiert nur in den schraffierten Bereichen der Abbildung. Alle drei Materialien müssen einer Materialliste hinzugefügt werden, da die kumulativen Auftrags-/Abtragsberechnungen alle drei Typen umfassen sollen.

In diesem Beispiel fügen Sie drei Lücken (entsprechend den Nummern 1, 2 und 3 in der Abbildung) mit den entsprechenden Anfangs- und Endabständen für Materialübergänge hinzu. In der Materialliste sollten die Lücken nur auf Sumpfmaterial und nicht auf die Materialien für den Abtrag und Auftrag angewendet werden.
