So arbeiten Sie mit Stilen für kreuzende Objekte im Höhenplan

So bearbeiten Sie Stile für kreuzende Objekte im Höhenplan

  1. Wählen Sie in einem Höhenplan ein kreuzendes Objekt aus.
  2. Klicken Sie auf der kontextabhängigen Registerkarte Kreuzendes Objekt in der Gruppe Projiziertes Objekt bearbeiten auf Übergangseigenschaften Dropdown-Liste Stil bearbeiten.
    Anmerkung: Diese Stile befinden sich im Projektbrowser in der Struktur Einstellungen in der Sammlung unter AllgemeinMehrzweckstileSymbolstile.

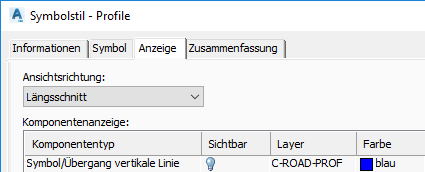

  3. Um die Darstellung des Symbolstils im Höhenplan zu steuern, klicken Sie auf die Registerkarte Anzeige und wählen Längsschnitt aus der Liste Ansichtsrichtung aus.

    Die Komponente Symbol/Übergang vertikale Linie steuert die Anzeige des Symbols (das zum Anzeigen von Querschnitten - Längsschnitten, Elementkanten, Vermessungslinienzügen und 3D-Polylinien verwendet wird) und der vertikalen Linie des Übergangs (die zum Anzeigen der kreuzenden Achsen verwendet wird).

  4. Nehmen Sie die erforderlichen Änderungen vor, und klicken Sie auf OK.

So erstellen Sie Beschriftungsstile für kreuzende Objekte im Höhenplan

  1. Erweitern Sie im Projektbrowser auf der Registerkarte Einstellungen die Sammlung unter Höhenplan Beschriftungsstile Kreuzung.
  2. Klicken Sie mit der rechten Maustaste auf die Sammlung Kreuzung, und wählen Sie Neu aus, um einen neuen Stil zu erstellen. Weitere Informationen finden Sie unter So arbeiten Sie mit Beschriftungsstilen für Höhenpläne.
