Informationen zum Hinzufügen von kreuzenden Objekten zu Höhenplänen

Sie können Höhenplänen Übergänge hinzufügen, um festzustellen, wo lineare Objekte den Längsschnitt relativ zur übergeordneten Achse kreuzen.

Verwenden Sie den Befehl Übergänge zum Höhenplan hinzufügen, um Höhenplänen Übergänge und Beschriftungen für die folgenden Objekttypen hinzuzufügen:

Beim Hinzufügen von Übergängen zu einem Höhenplan legen Sie fest, welche Symbol- und Beschriftungsstile auf die Übergänge angewendet werden. Sie können eindeutige Stile für jeden Typ von kreuzendem Objekt festlegen, sodass Sie diese unterschiedlich anzeigen und beschriften können.

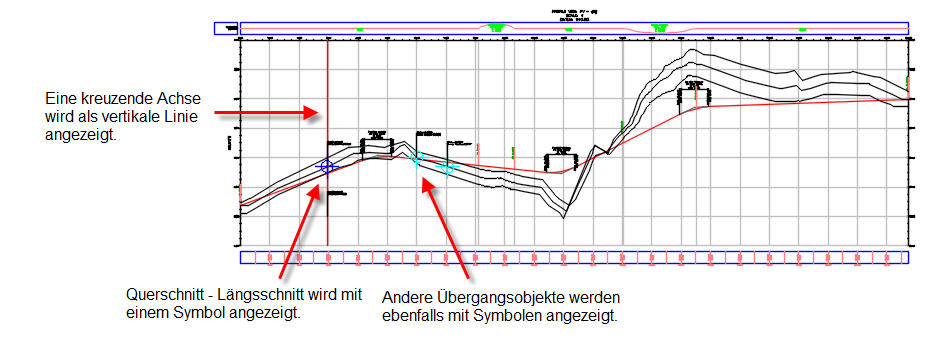

Kreuzende Achsen werden als vertikale Linien im Höhenplan angezeigt, da sie keine Höhen besitzen. Sie können jedoch für die Beschriftungen der kreuzenden Achsen einen Höhenwert angeben.

Symbolstile dienen zum Steuern der Darstellung von kreuzenden Objekten in Höhenplänen. Die Darstellung des Symbolstils wird auf der Registerkarte Anzeige im Dialogfeld Symbolstil gesteuert. Wählen Sie Längsschnitt aus der Liste Ansichtsrichtung aus, um zu überprüfen, wie der Symbolstil für den Höhenplan konfiguriert ist, und ihn zu bearbeiten. Es gibt eine einzelne Komponente, mit der die Anzeige des Symbols (das zum Anzeigen von Querschnitten - Längsschnitten, Elementkanten, Vermessungslinienzügen und 3D-Polylinien verwendet wird) und der vertikalen Linie des Übergangs (die zum Anzeigen der kreuzenden Achsen verwendet wird) gesteuert wird.

Für kreuzende Objekte werden Höhenplan-Beschriftungsstile für Kreuzungen verwendet.

Sie können die Beschriftungsstile so einrichten, dass die folgenden Eigenschaften berücksichtigt werden:

Anmerkung: Wenn ein kreuzendes Objekt mit einer Eigenschaft beschriftet wird, die für dieses nicht gilt, z. B. die Quellhöhe einer Achse, werden Fragezeichen im Beschriftungstext angezeigt.

Sie können die Übergänge und Beschriftungen im Höhenplan mithilfe der Höhe des Objekts, einer Fläche oder eines Längsschnitts anzeigen, oder Sie können manuell eine Höhe angeben. Die Höhenoption steuert für Achsen die Höhe der Beschriftung, so wie sie im Höhenplan angezeigt wird, und wird manuell angegeben.

Wenn Sie den Cursor über einen Übergang im Höhenplan bewegen, um diesen zu markieren, wird das Objekt in der Draufsicht markiert. Wenn Sie beim Prüfen der Übergangseigenschaften auf der Registerkarte Übergänge des Dialogfelds Höhenplaneigenschaften ein kreuzendes Objekt im Dialogfeld auswählen, wird das Objekt in der Draufsicht und im Höhenplan markiert.
