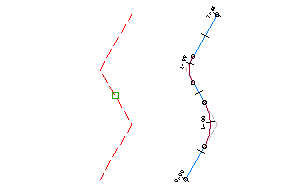

Erstellen Sie eine Achse aus ausgewählten Linien, Bogen oder Polylinien.
Mit diesem Befehl werden eine Reihe von Grafikobjekten in eine Achse umgewandelt und optional Bogen zwischen Tangenten hinzugefügt.
Geben Sie ein Gebiet an, mit dem die Achse verknüpft werden soll, oder akzeptieren Sie die Vorgabe <Keine>. Weitere Informationen finden Sie unter Informationen zu Gebieten.
Diese Entwurfsgeschwindigkeit wird auf die gesamte Achse angewendet. Zusätzliche Entwurfsgeschwindigkeiten können an anderen Stationen angewendet werden, nachdem die Achse erstellt wurde. Weitere Informationen erhalten Sie unter So ändern Sie Achsentwurfsgeschwindigkeit und Richtlinieneigenschaften.
Legen Sie auf der Registerkarte Richtlinien die folgenden Einstellungen fest:
Aktivieren Sie dieses Kontrollkästchen, um der Achse eine Richtliniendatei zuzuordnen. Bei aktiviertem Kontrollkästchen sind der Speicherort der Standard-Richtliniendatei und die Eigenschaften Vorgabekriterien verfügbar.
Aktivieren Sie dieses Kontrollkästchen, um der Achse einen Satz von Entwurfsüberprüfungen zuzuordnen. Wenn Sie dieses Kontrollkästchen aktivieren, ist die Liste der Sätze von Entwurfsüberprüfungen verfügbar. Wählen Sie eine Entwurfsüberprüfung aus.
