- Klicken Sie auf Registerkarte Start
Gruppe Entwurf erstellen
Dropdown-Liste Längsschnitt
Werkzeuge zum Erstellen von Längsschnitten
Finden.
- Klicken Sie auf den Höhenplan, in dem die Gradiente gezeichnet werden soll.
- Verwenden Sie das Dialogfeld Tangenten und Gradiente erstellen, um die Optionen zum Erstellen des Längsschnitts anzugeben, und klicken Sie auf OK.
Anmerkung: Sie können den transparenten Befehl Längsschnitt-Toolset auch beim Bearbeiten eines Längsschnitts verwenden. Um einen Längsschnitt zu bearbeiten, wählen Sie den Längsschnitt in der Zeichnung aus und klicken auf Registerkarte Längsschnitt
Gruppe Längsschnitt bearbeiten
Geometrie-Editor
Finden.
- Wählen Sie im Dialogfeld Entwurfswerkzeuge (Längsschnitt) den Befehl aus, den Sie verwenden möchten, beispielsweise Tangenten mit Bogen zeichnen.

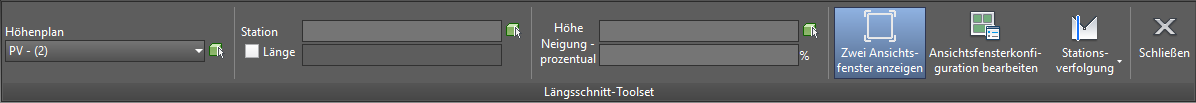

- Klicken Sie auf Transparente Befehle Gruppe Längsschnitt Längsschnitt-Toolset
, um die kontextabhängige Multifunktionsleisten-Registerkarte Längsschnitt-Toolset anzuzeigen.
Die Ansichtsfensterkonfiguration wird geändert, sodass zwei Ansichtsfenster angezeigt werden. Eines für die Draufsicht und das andere für den Höhenplan.
- Sie werden zunächst aufgefordert, eine Station entlang der Basislinie anzugeben. Klicken Sie in das Draufsichts- oder Längsschnitt-Ansichtsfenster, um die Station anzugeben.
Tipp: Sie können auch die Stationsverfolgung aktivieren, indem Sie die Multifunktionsleisten-Optionen für Stationsverfolgung verwenden.
- Nachdem Sie eine Station angegeben haben, werden Sie zur Angabe einer Höhe aufgefordert. Klicken Sie in das Längsschnitt-Ansichtsfenster, um die Höhe festzulegen, oder geben Sie im Feld Höhe in der Multifunktionsleiste Längsschnitt-Toolset eine Höhe ein.
Der Punkt wird anschließend im Höhenplan ausgewählt, und die Felder in der Multifunktionsleiste Längsschnitt-Toolset werden auf leere Werte zurückgesetzt.
- Sie können dann die nächsten Punkte festlegen, indem Sie optional die Längsschnitt-Toolset-Optionen zur Festlegung der Position für jeden Längsschnitt-TS verwenden:
- Legen Sie eine Station sowie eine Höhe oder Neigung fest.
- Legen Sie eine Länge und eine Neigung fest.
- Legen Sie eine Höhe und eine Neigung fest.
Die Längsschnittobjekte werden mit den von Ihnen angegebenen Eingabeparametern gezeichnet.
