Mithilfe des Werkzeugkastens Parzellenentwurfswerkzeuge können Sie Parzellen durch Unterteilen vorhandener Parzellen erstellen.
Wenn Sie einer vorhandenen Parzelle eine neue Parzellenlinie hinzufügen, können Sie die Größe der neuen Parzelle sowie die Methode angeben, mit der die Parzellenlinie verschoben werden soll. Sie können eine neue Freiform-Parzellenlinie einfügen oder einen der folgenden Typen auswählen, die sich kontrolliert über die Parzelle bewegen:
- Gleitlinie. Legt entweder einen festen Winkel zur Straßenfront oder eine absolute Richtung fest.
- Schwenkungslinie. Ist an einem Ende fest und schwenkt über die Parzellenfront
Wenn Sie Parzellen erstellen oder mit den Parzellenentwurfswerkzeuge bearbeiten, zeigen Voransichtsgrafiken die vorgeschlagene Lösung anhand der Layoutparameter an, die angegebenen wurden, um Parzellenkomponenten wie z. B. minimale Parzellenstraßenfront, Breite und Tiefe zu definieren. Wenn Sie die Werkzeuge verwenden, um den Entwurf der vorgeschlagenen neuen Parzellen zu bestimmen, werden diese Grafiken angezeigt, um die vorgeschlagene Lösung zu veranschaulichen, und Sie werden aufgefordert, die Lösung entweder anzunehmen oder abzulehnen. Wenn Sie die Layoutparameter ändern, werden die Grafiken dynamisch aktualisiert, während der Werkzeugkasten Parzellenentwurfswerkzeuge geöffnet ist und die Parameter bearbeitet werden.

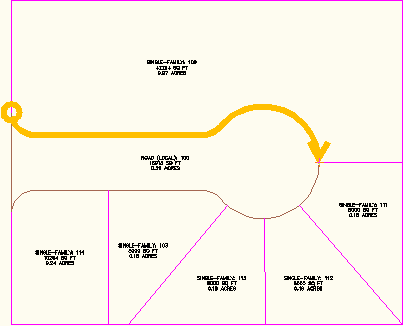

Die vorgeschlagene Straßenfront wird hervorgehoben.

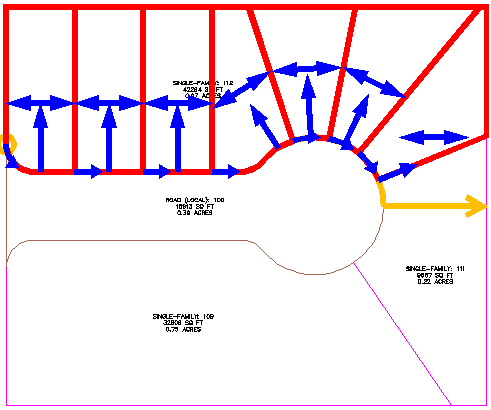

Voransichtsgrafiken zeigen die vorgeschlagene Layoutlösung auf Grundlage der Parameterwerte zur Größenanpassung der Parzelle an.
Übungslektion: Unterteilen einer Parzelle mit einem Freiform-Segment
Übungslektion: Unterteilen einer Parzelle mit einer Gleitlinie
Übungslektion: Unterteilen einer Parzelle mit einer Schwenkungslinie
