So erstellen Sie AutoCAD-Linien durch Ausgleichseinrechnung

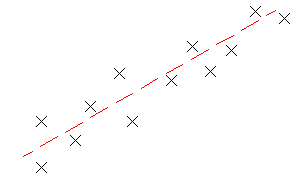

Die Ausgleichslinie für die Punkte wird berechnet. Sie können dann in einem Dialogfeld die angegebenen Punkte ausschließen oder einen Zwangspunkt auswählen.

So erstellen Sie eine AutoCAD-Linie durch Ausgleichseinrechnung von Autodesk Civil 3D-Punkten

  1. Wenn Sie durch Ausgleichseinrechnung eine Linie für einen Längsschnitt erstellen, legen Sie für den Höhenplanstil für senkrechte Überhöhung den Wert 1 fest. Weitere Informationen finden Sie unter So arbeiten Sie mit Höhenplanstilen.
  2. Klicken Sie auf Registerkarte Start Gruppe Zeichnen Dropdown-Liste Ausgleichseinrechnung Ausgleichslinie erstellen Finden.
  3. Wählen Sie im Dialogfeld Linie durch Ausgleichseinrechnung die Option Aus Koordinatenpunkten.
  4. Wählen Sie zwei oder mehr Punkte aus. Geben Sie G ein, um eine Punktgruppe auszuwählen, oder geben Sie N ein, um die Punkte nach der Nummer einzugeben.

    Sobald Sie im Zeichnungsfenster Punkte auswählen, wird jeder Abweichungspunkt mit einem weißen X markiert. Eine vorläufige gestrichelte Linie wird in Echtzeit angezeigt.

  5. Drücken Sie die EINGABETASTE, um den Befehl zu beenden.
  6. Verwenden Sie im Fenster Panorama die Ansicht Abweichungsdaten, um die Abweichungspunkte zu ändern.

    Wenn Sie in der Ansicht Abweichungsdaten eine Zeile markieren, wird der entsprechende Abweichungspunkt im Zeichnungsfenster rot hervorgehoben.

    Anmerkung:

    Wenn die AutoCAD-Linie erstellt wird, werden die Verknüpfungen zu den Abweichungspunkten nicht beibehalten.

  7. Erstellen der AutoCAD-Linie:
    • Klicken Sie auf , um die Linie zu erstellen und die Abweichungsdaten beizubehalten. Sie können dann die Daten als Basis für die Erstellung weiterer Linien verwenden.
    • Klicken Sie auf , um die Linie zu erstellen. Löschen Sie die Abweichungsdaten, und schließen Sie die entsprechende Ansicht.
  8. Wandeln Sie, falls gewünscht, die AutoCAD-Linie in ein Achs- oder Längsschnittobjekt um.

So erstellen Sie eine AutoCAD-Linie durch Ausgleichseinrechnung von AutoCAD-Punkten

  1. Wenn Sie durch Ausgleichseinrechnung eine Linie für einen Längsschnitt erstellen, legen Sie für den Höhenplanstil für senkrechte Überhöhung den Wert 1 fest. Weitere Informationen finden Sie unter So arbeiten Sie mit Höhenplanstilen.
  2. Klicken Sie auf Registerkarte Start Gruppe Zeichnen Dropdown-Liste Ausgleichseinrechnung Ausgleichslinie erstellen Finden.
  3. Wählen Sie im Dialogfeld Linie durch Ausgleichseinrechnung den Eintrag Anhand von AutoCAD-Punkten.
  4. Wählen Sie zwei oder mehr AutoCAD-Punkte aus.

    Sobald Sie im Zeichnungsfenster Punkte auswählen, wird jeder Abweichungspunkt mit einem weißen X markiert. Eine vorläufige gestrichelte Linie wird in Echtzeit angezeigt.

  5. Drücken Sie die EINGABETASTE, um den Befehl zu beenden.
  6. Verwenden Sie im Fenster Panorama die Ansicht Abweichungsdaten, um die Abweichungspunkte zu ändern.

    Wenn Sie in der Ansicht Abweichungsdaten eine Zeile markieren, wird der entsprechende Abweichungspunkt im Zeichnungsfenster rot hervorgehoben.

    Anmerkung:

    Wenn die AutoCAD-Linie erstellt wird, werden die Verknüpfungen zu den Abweichungspunkten nicht beibehalten.

  7. Erstellen der AutoCAD-Linie:
    • Klicken Sie auf , um die Linie zu erstellen und die Abweichungsdaten beizubehalten. Sie können dann die Daten als Basis für die Erstellung weiterer Linien verwenden.
    • Klicken Sie auf , um die Linie zu erstellen. Löschen Sie die Abweichungsdaten, und schließen Sie die entsprechende Ansicht.
  8. Wandeln Sie, falls gewünscht, die AutoCAD-Linie in ein Achs- oder Längsschnittobjekt um.

So erstellen Sie eine AutoCAD-Linie durch Ausgleichseinrechnung von vorhandenen Objekten

  1. Wenn Sie durch Ausgleichseinrechnung eine Linie für einen Längsschnitt erstellen, legen Sie für den Höhenplanstil für senkrechte Überhöhung den Wert 1 fest. Weitere Informationen finden Sie unter So arbeiten Sie mit Höhenplanstilen.
  2. Klicken Sie auf Registerkarte Start Gruppe Zeichnen Dropdown-Liste Ausgleichseinrechnung Ausgleichslinie erstellen Finden.
  3. Wählen Sie im Dialogfeld Linie durch Ausgleichseinrechnung den Eintrag Anhand von Elementen erstellen. Legen Sie die Toleranzeinstellungen für die Tessellation und die Mittelordinaten fest.
  4. Wählen Sie an der Befehlszeile mindestens ein Objekt aus.
    Anmerkung: Sie können an der Befehlszeile mehrere Objekttypen auswählen.

    Sobald Sie im Zeichnungsfenster Objekte auswählen, wird jeder Abweichungspunkt mit einem weißen X markiert. Eine vorläufige gestrichelte Linie wird in Echtzeit angezeigt.

  5. Wenn Sie ein Längsschnittobjekt ausgewählt haben, legen Sie im Dialogfeld Stationsbereich angeben die Anfangs- und Endstation fest.
  6. Drücken Sie die EINGABETASTE, um den Befehl zu beenden.
  7. Verwenden Sie im Fenster Panorama die Ansicht Abweichungsdaten, um die Abweichungspunkte zu ändern.

    Wenn Sie in der Ansicht Abweichungsdaten eine Zeile markieren, wird der entsprechende Abweichungspunkt im Zeichnungsfenster rot hervorgehoben.

    Anmerkung: Wenn die AutoCAD-Linie erstellt wird, werden die Verknüpfungen zu den Abweichungspunkten nicht beibehalten.
  8. Erstellen der AutoCAD-Linie:
    • Klicken Sie auf , um die Linie zu erstellen und die Abweichungsdaten beizubehalten. Sie können dann die Daten als Basis für die Erstellung weiterer Linien verwenden.
    • Klicken Sie auf , um die Linie zu erstellen. Löschen Sie die Abweichungsdaten, und schließen Sie die entsprechende Ansicht.
  9. Wandeln Sie, falls gewünscht, die AutoCAD-Linie in ein Achs- oder Längsschnittobjekt um.

So erstellen Sie eine AutoCAD-Linie durch Ausgleichseinrechnung anhand einer Auswahl im Zeichnungsfenster

  1. Wenn Sie durch Ausgleichseinrechnung eine Linie für einen Längsschnitt erstellen, legen Sie für den Höhenplanstil für senkrechte Überhöhung den Wert 1 fest. Weitere Informationen finden Sie unter So arbeiten Sie mit Höhenplanstilen.
  2. Klicken Sie auf Registerkarte Start Gruppe Zeichnen Dropdown-Liste Ausgleichseinrechnung Ausgleichslinie erstellen Finden.
  3. Wählen Sie im Dialogfeld Linie durch Ausgleichseinrechnung den Eintrag Anhand Auswahl im Zeichnungsfenster.
  4. Wählen Sie einen Anfangspunkt und mindestens einen weiteren Punkt aus.
    Anmerkung: Sie können den Modus OFANG oder transparente Befehle für die Auswahl von Punkten verwenden.

    Sobald Sie im Zeichnungsfenster Punkte auswählen, wird jeder Abweichungspunkt mit einem weißen X markiert. Eine vorläufige gestrichelte Linie wird in Echtzeit angezeigt.

  5. Drücken Sie die EINGABETASTE, um den Befehl zu beenden.
  6. Verwenden Sie im Fenster Panorama die Ansicht Abweichungsdaten, um die Abweichungspunkte zu ändern.

    Wenn Sie in der Ansicht Abweichungsdaten eine Zeile markieren, wird der entsprechende Abweichungspunkt im Zeichnungsfenster rot hervorgehoben.

    Anmerkung: Wenn die AutoCAD-Linie erstellt wird, werden die Verknüpfungen zu den Abweichungspunkten nicht beibehalten.
  7. Erstellen der AutoCAD-Linie:
    • Klicken Sie auf , um die Linie zu erstellen und die Abweichungsdaten beizubehalten. Sie können dann die Daten als Basis für die Erstellung weiterer Linien verwenden.
    • Klicken Sie auf , um die Linie zu erstellen. Löschen Sie die Abweichungsdaten, und schließen Sie die entsprechende Ansicht.
  8. Wandeln Sie, falls gewünscht, die AutoCAD-Linie in ein Achs- oder Längsschnittobjekt um.
