Dialogfeld Einstellungen für 3D-Profilkörper-Elementkante extrahieren

In diesem Dialogfeld können Sie Einstellungen für Elementkanten vornehmen, wenn Sie Elementkanten aus einem 3D-Profilkörper erstellen.

Dynamische Verknüpfung mit 3D-Profilkörper

Erstellt eine dynamische Verknüpfung mit dem 3D-Profilkörper, sodass die Elementkante bei Änderungen am 3D-Profilkörper dynamisch aktualisiert wird.

  • Wenn Elementkanten dynamisch aktualisiert werden, werden sie aktualisiert, wenn Sie Änderungen am 3D-Profilkörper vornehmen. Da sie mit dem 3D-Profilkörper verknüpft sind, können Sie sie nicht mit den Befehlen zum Bearbeiten von Elementkanten bearbeiten. Sie können jedoch mit dem Höheneditor und den Befehlen zur Schnell-Höhenbearbeitung Informationen über sie anzeigen.
  • Wenn Elementkanten statisch sind, werden sie nicht aktualisiert, wenn Sie Änderungen am 3D-Profilkörper vornehmen. Sie können statische Elementkanten jedoch frei mit einem der Befehle zum Bearbeiten von Elementkanten bearbeiten.
  • Sowohl dynamische als auch statische Elementkanten können als Basislinien im selben 3D-Profilkörper verwendet werden, aus dem sie extrahiert wurden. Weitere Informationen finden Sie unter Informationen zur Verwendung mehrerer dynamischer Basislinien in einem 3D-Profilkörper.
Anmerkung: Wenn die Elementkante mit einer dynamischen Verknüpfung erstellt wurde, kann die Verknüpfung mit dem Befehl Dynamische Verknüpfungen entfernen deaktiviert werden. Nachdem die dynamische Verknüpfung deaktiviert wurde, kann sie nicht wiederhergestellt werden.
Glätten
Wendet für Segmente entlang von Bogen Glättung auf die extrahierten Elementkanten an. Wenn Sie dieses Kontrollkästchen deaktivieren, werden die Elementkanten so extrahiert, wie sie modelliert wurden, und die Elementkantensegmente entlang von Bogen werden tesseliert und nicht geglättet.
Name

Gibt den Namen der Elementkante an. Aktivieren Sie das Kontrollkästchen, und klicken Sie auf , um das Dialogfeld Namenvorlage zu öffnen.

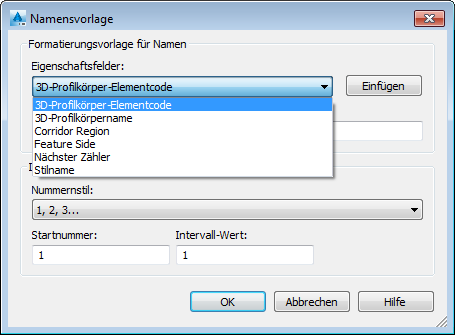

Zusätzlich zu den Eigenschaften Stilname und Nächster Zähler können Sie mehrere Eigenschaften für Elementkantennamen festlegen, die Sie dabei unterstützen, sie in Bezug zum übergeordneten 3D-Profilkörper zu identifizieren: 3D-Profilkörper-Elementcode, 3D-Profilkörpername, 3D-Profilkörperbereich und Elementseite.

Codestilsatz
Gibt den auf die extrahierten Elementkanten anzuwendenden Codestilsatz an. Die extrahierten Elementkanten verwenden den Elementkantenstil und die Kostenpunkte aus diesem Codestilsatz.
Tipp: Indem Sie den extrahierten Elementkanten einen anderen als den den Elementkanten im 3D-Profilkörper zugewiesenen Codestilsatz zuweisen, können Sie den extrahierten Elementkanten eine andere Darstellung verleihen. Beispiel: Sie können im den 3D-Profilkörper-Elementkanten zugewiesenen Stil die Elementkantensichtbarkeit deaktivieren und nur die extrahierten Elementkanten anzeigen.
