Informationen zu Standard-Punktcodes für Querschnittsbestandteile

Die Darstellung und das Verhalten der Punktkomponenten in den Querschnittsbestandteilen von Autodesk Civil 3D wird über einen Satz von Standardcodes definiert.

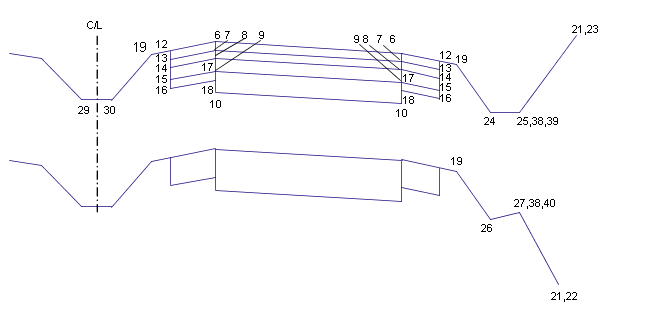

Die folgende Abbildung zeigt die Position der Standardpunktcodes bei Querschnittsbestandteilen, die eine baulich getrennte Straße mit abgesenkter Mittellinie und eben abschließenden Banketten definieren.

Baulich getrennte Straße mit abgesenkter Mittellinie und eben abschließenden Banketten

Die auf die Abbildungen folgende Tabelle enthält Beschreibungen der Punktcodes, die in den illustrierten Querschnitten verwendet wurden.

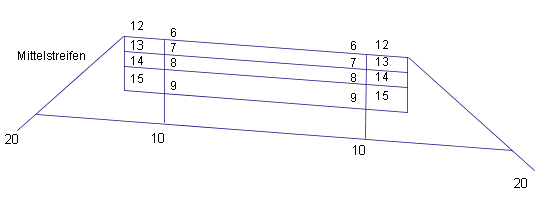

Die folgende Abbildung zeigt die Position der Standard-Punktcodes bei Querschnittsbestandteilen, die eine baulich getrennte Straße mit abgesenkter Mittellinie und verlängerten Banketten definieren:

Baulich getrennte Straße mit abgesenkter Mittellinie und verlängerten Banketten

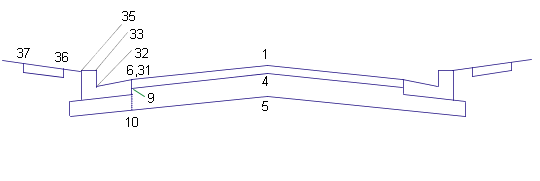

Die folgende Abbildung zeigt die Position der Standard-Punktcodes bei Querschnittsbestandteilen, die eine baulich nicht getrennte Straße mit Bord- und Rinnstein definieren. Nicht alle Schichten sind abgebildet.

Baulich nicht getrennte Straße mit Bord- und Rinnstein. Nicht alle Schichten sind abgebildet.

In der Tabelle unten werden die in den Beispielquerschnittsabbildungen verwendeten Standardpunktcodes genannt und beschrieben.

Punktcodes

Nr.	Code	Beschreibung
1	Dachprofil	Dachprofilpunkt zwischen Fahrspuren auf der Deckschicht.
4	Dachprofil_Basis	Dachprofilpunkt zwischen den Fahrspuren auf der Basisschicht.
5	Dachprofil_Tragschicht	Dachprofilpunkt zwischen den Fahrspuren auf der Tragschicht.
6	Fahrspurrand_Außen	Rand der Fahrspur. Innen- oder Außenränder von Fahrspuren auf der Deckschicht.
7	Fahrspurrand_Außen_Belag1	Rand der Fahrspur auf der Schicht Belag1.
8	Fahrspurrand_Außen_Belag2	Rand der Fahrspur auf der Schicht Belag2.
9	Fahrspurrand_Außen_Basis	Rand der Fahrspur auf der Schicht Basis.
10	Fahrspurrand_Außen_Tragschicht	Rand der Fahrspur auf der Tragschicht.
12	Fahrspur_Belag1	Fahrspur-Unterbrechungspunkt bei 1. Schicht (z.B. Deckschicht).
13	Fahrspur_Belag2	Fahrspur-Unterbrechungspunkt bei 2. Schicht (z.B. Zwischenschicht).
14	Fahrspur_Basis	Fahrspurunterbrechungspunkt auf der Schicht Basis.
15	Fahrspur_Tragschicht	Fahrspurunterbrechungspunkt auf der Tragschicht.
16	EPS	Rand des befestigten Banketts. Außenkante von befestigten Abschnitten des Banketts einer Gradiente.
17	EPS_Belag1	Rand des befestigten Banketts auf der Schicht Belag1.
18	EPS_Belag2	Rand des befestigten Banketts auf der Schicht Belag2.
19	EPS_Basis	Rand des befestigten Banketts auf der Schicht Basis.
20	EPS_Tragschicht	Rand des befestigten Banketts. Außenkante von befestigten Abschnitten des Banketts auf der Schicht Unterbau.
21	EPS_Base_In	Innenrand des befestigten Banketts auf der Schicht Basis.
22	EPS_Sub_In	Innenrand des befestigten Banketts auf der Tragschicht.
23	ES_Unbefestigt	Rand des Kiesbanketts. Außenkante der unbefestigten Bereiche des Banketts auf der Deckschicht.
24	Daylight_Sub	Untergrund-Unterbrechungspunkt. Punkt, bis zu dem sich die Unterbauoberfläche erstreckt und die Deckschicht schneidet.
25	Böschungsfuß	Böschungsfußpunkt für einen Abtrag oder Auftrag (Einschnitt oder Damm).
26	Böschungsfuß_Damm	Böschungsfußpunkt für einen Auftrag (Damm).
27	Böschungsfuß_Einschnitt	Böschungsfußpunkt für einen Abtrag (Einschnitt).
29	Graben_Aus	Außenkante eines Grabens.
30	Abtreppung_In	Innenrand einer Abtreppung.
31	Abtreppung_Aus	Außenkante einer Abtreppung.
32	Flowline_Ditch	Flusslinie eines V-förmigen Grabens
33	LMittGraben	Linker Rand des Mittelliniengrabens.
38	Bottom_Curb	Unterer Rand eines Bordsteins ohne Rinnstein.
39	Back_Curb	Rückwärtiger Rand eines Bordsteins.
40	Gehweg_In	Innenrand eines Gehwegs.

Sie können alle tatsächlichen Codenummern, die Codenamen und kurze Codebeschreibungen anzeigen, indem Sie in einem Texteditor die Datei in folgendem Verzeichnis öffnen: C:\ProgramData\Autodesk\C3D <Version>\deu\C3DStockSubassemblyScripts.codes.
