So bemaßen Sie Winkel

Berechnen Sie die Winkel zwischen zwei Linien, zwei Ebenen, zwei Vektoren oder einer Ebene und einem Vektor.

1. Wählen Sie unter Ausgangspunkt-Registerkarte > Bericht-Gruppe > Abmessungen eine der folgenden Optionen aus:
   • Winkel: Linie zu Linie
   • Winkel: Ebene zu Ebene
   • Winkel: Vektor zu Vektor
   • Winkel: Ebene zu Vektor
2. Geben Sie für die folgenden Optionen entsprechende Werte an. Diese Optionen gelten für alle Winkeltypen.

   Definitionen für allgemeine Optionen, die in mehreren Dialogfeldern verwendet werden, finden Sie unter Dialogfeld Abmessung – Optionen-Referenz.

   • Name
   • Sollwerte verwenden
   • Sichtbar
   • Ausgabe in den Bericht
   • Winkel - Wenn Sie den gemessenen Winkel mit dessen Sollwert vergleichen möchten, wählen Sie 'Sollwerte verwenden' aus und geben Sie dann den Sollwinkel zwischen den Referenzelementen und den Winkeltoleranzen ein.

     Klicken Sie auf , um den alternativen Winkel zwischen den Referenzelementen zu erfassen. Die Schaltfläche ändert sich zu .

     Klicken Sie auf , um den inneren Winkel zwischen den Referenzelementen zu erfassen. Die Schaltfläche ändert sich zu .

3. Legen Sie zusätzliche Optionen für den Typ des zu bemaßenden Winkels fest.
   • Linie-zu-Linie-Winkel
     • Einfaches Messverhalten
     • Vorzeichen-Information ausblenden
     • Referenzebene - Wählen Sie die Ebene aus, auf der die Linien projiziert werden und auf der der Winkel berechnet wird. Der Vektor der Referenzebene bestimmt die positive Richtung des berechneten Winkels.
     • Referenzlinie 1 und Referenzlinie 2 - Wählen Sie die Linien aus, die den zu messenden Winkel bilden.

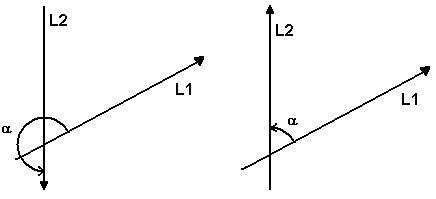

       Der Winkel wird von Linie 1 zu Linie 2 gemessen, mithilfe der Teile der Linien, die ihren Richtungspfeilen am nächsten sind. Um den angegebenen Winkel zu ändern, verwenden Sie die Schaltfläche Vektor umkehren , um die Richtung der Linienvektoren zu ändern, wie in diesem Beispiel gezeigt:




   • Ebene-zu-Ebene-Winkel
     • Referenzebene 1 und Referenzebene 2 – Wählen Sie die Ebenen aus, die den Winkel bilden, den Sie messen möchten.
   • Vektor-zu-Vektor-Winkel
     • Referenzvektor 1 und Referenzvektor 2 – Wählen Sie die Vektoren aus, die den Winkel bilden, den Sie messen möchten.
     Anmerkung: Winkel: Vektor zu Vektor unterscheidet sich von Winkel: Linie zu Linie insofern, als bei Winkel: Vektor zu Vektor der 3D-Winkel zwischen den Referenzelementen berechnet wird und keine Referenzebene erforderlich ist.
   • Ebene-zu-Vektor-Winkel
     • Einfaches Messverhalten
     • Vorzeichen-Information ausblenden
     • Referenzebene und Referenzvektor - Wählen Sie die Ebene und den Vektor aus, die den Winkel bilden, den Sie messen möchten.
