Wenn Sie ein Modell im Drahtmodell-Modus anzeigen, werden in der CAD-Ansicht Detaillinien entlang jeder Fläche angezeigt, um die Form der Fläche darzustellen. Verwenden Sie die Gitter ändern-Menüoption, um die Dichte der Detail-Linien für ausgewählte Flächen zu ändern.
Anmerkung: Verwenden Sie die Gitter-Einstellungen des Messparameter-Dialogs, um das Gitter für alle Flächen in dem Modell zu ändern.
So ändern Sie das Gitter für Modellflächen:
- Wählen Sie eine Drahtmodell-Option unter Ansicht-Registerkarte > Optik-Gruppe aus.
- Wählen Sie Ausgangspunkt-Registerkarte > Maus-Kontext-Gruppe > Flächenauswahl aus.
- Wählen Sie die Flächen in der CAD-Ansicht aus, deren Gitter Sie ändern möchten.
- Rechtsklicken Sie in die CAD-Ansicht und wählen Sie Gitter ändern aus dem Kontextmenü aus. Der Gitterparameter-Dialog wird angezeigt.

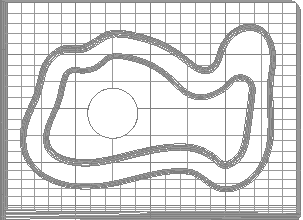

- Standardmäßig wird jedes Feld, das von den Lateralen und Longitudinalen einer Fläche gebildet wird, in ein 2x2-Gitter eingeteilt. Um die Größe des Gitters für die ausgewählten Flächen zu ändern, geben Sie neue Werte in die Felder U-Dichte und V-Dichte ein. Erhöhen Sie die Werte, um mehr Linien in den U- und V-Parameterbereichen anzuzeigen. Im folgenden Beispiel sehen Sie ein Modell mit einer U- und V-Dichte von 2 für die Innenfläche und einer U- und V-Dichte von 5 für die Außenfläche.
- Wählen Sie das Kontrollkästchen Als Standardparameter speichern aus, um die aktuellen Gitter-Werte als Vorgabe für neue Modelle zu verwenden, die dem Dokument hinzugefügt werden.
- Wenn Sie die Detail-Linien für alle Flächen verbergen möchten und nur die Lateralen und Longitudinalen eines Modells anzeigen möchten, deaktivieren Sie das Kontrollkästchen Innere Linien auf Flächen anzeigen.
- Klicken Sie auf OK, um den Dialog zu schließen und die Änderungen zu speichern.
