Wählen Sie Ausgangspunkt-Registerkarte > Maus-Kontext-Gruppe > Option Flächenauswahl aus, um Ebenen- und Gruppenflächen zu erstellen, Flächen zu identifizieren, die angezeigten Flächen zu steuern und anzupassen und Flächen zu exportieren.
Um eine oder mehrere Flächen aus dem CAD-Modell auszuwählen:
- Wählen Sie Ausgangspunkt-Registerkarte > Maus-Kontext-Gruppe > Flächenauswahl aus.

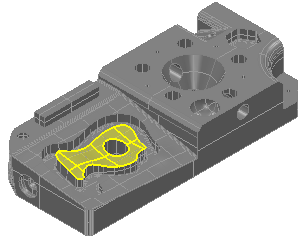

- Klicken und ziehen Sie die Maus, um eine Auswahlbox um den Bereich des CAD-Modells zu erstellen, der jene Flächen beinhaltet, die Sie auswählen möchten. Sobald Sie die Maustaste loslassen, ändert sich die Farbe des Drahtmodells und der Flächen aller ausgewählten Flächen, um anzuzeigen, dass diese nun ausgewählt sind. Zum Beispiel:
- Passen Sie Ihre Auswahl an. Um:
- Flächen der Auswahl hinzuzufügen, drücken Sie die UMSCHALTTASTE, klicken und ziehen die Maus, um ein Auswahlfenster um die zusätzlichen Flächen zu erstellen, und lassen die UMSCHALTTASTE wieder los.
- Flächen aus der Auswahl zu entfernen, drücken Sie die STRG-Taste, klicken und ziehen die Maus, um ein Auswahlfenster um die zu entfernenden Flächen zu erstellen, und lassen die STRG-Taste wieder los.
- Klicken Sie mit der rechten Maustaste in die CAD-Ansicht, und wählen Sie eine Option aus dem Kontextmenü aus.
