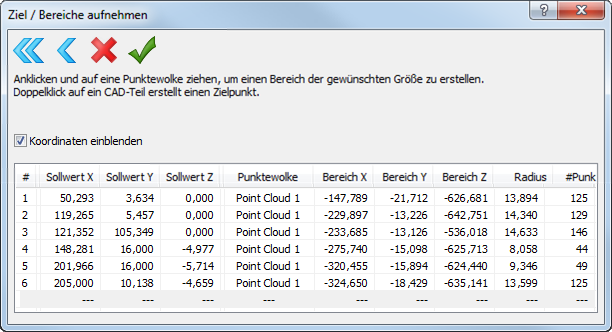

Der Ziel / Bereiche aufnehmen-Dialog wird angezeigt, wenn Sie auf Hinzufügen oder Modifizieren im Ausrichtung mit gewählten Punkte aus Punktewolke-Dialog klicken. Verwenden Sie diesen, um Punkte auf dem CAD-Modell Bereichen in Punktewolken zuzuordnen, wenn Sie eine Ausrichtung mit gewählten Punkten aus Punktewolke erstellen. Zum Beispiel:
Der Dialog ist in zwei Bereiche unterteilt:
- Sie können mithilfe einer Symbolleiste die Ziel-Bereichspaare steuern, die in der Ausrichtung verwendet werden. Wählen Sie:
, um alle Ziel-Bereichspaare aus der Liste zu löschen.
, um das zuletzt erstellte Ziel-Bereichspaar zu löschen.
, um den Dialog zu schließen, ohne Ihre Änderungen zu speichern.
, um den Dialog zu schließen und Ihre Änderungen zu speichern.
- Eine Liste der von Ihnen erstellten Ziel-Bereichspaare. Diese zeigt:
- Die IDs der Zielpunkte
- Die Koordinaten der Zielpunkte auf dem CAD-Modell
- Die Zentrumskoordinaten der passenden Punktewolke-Bereiche
- Die Radien aller Bereiche
- Die Anzahl der in jedem Bereich vorhandenen Punkte
- Den Namen der Punktewolke, die den Bereich enthält
Wählen Sie das Kontrollkästchen Koordinaten einblenden aus, damit die Liste angezeigt wird.
