In dieser Übung lernen Sie, wie mithilfe des Entscheidungscenters wichtige Ergebnisbilder und -daten organisiert und überprüft werden können, um ein Design zu bewerten.

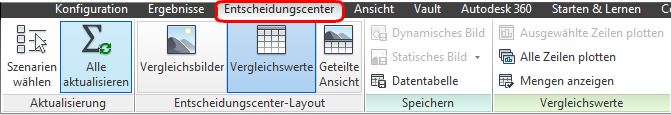

1. Öffnen Sie zuerst das Entscheidungscenter, indem Sie auf die Registerkarte Entscheidungscenter klicken.

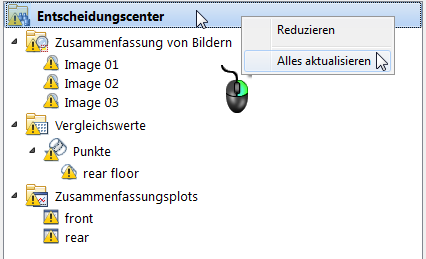

2. Um alle Zusammenfassungselemente zu aktualisieren, klicken Sie mit der rechten Maustaste auf die Entscheidungscenter-Leiste und wählen Alles aktualisieren.

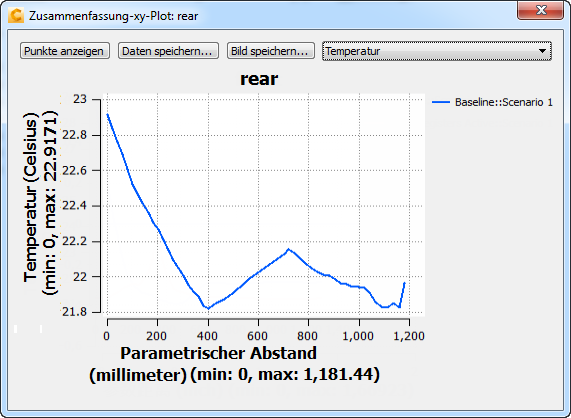

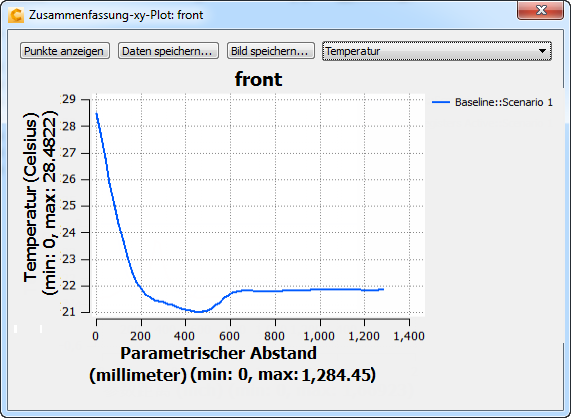

3. Um die Temperatur für den vorderen und den hinteren Passagier zu plotten, klicken Sie im Entscheidungscenter auf das jeweilige XY-Plot:
- Die Temperatur an den Füßen des vorderen Passagiers ist ca. 6 °C höher als die Temperatur an den anderen Stellen des Körpers.
- Die Temperaturverteilung beim hinteren Passagier ist ungleichmäßiger als beim vorderen Passagier.
- Die Temperatur an den Füßen des hinteren Passagiers ist ca. 1°C höher als die Temperatur an den anderen Stellen des Körpers.
- Beim hinteren Passagier ist die Temperatur in wenig höher als beim vorderen Passagier.
4. Schließen Sie beide XY-Plots.
5. Klicken Sie im Entscheidungscenter mit der linken Maustaste auf den Zusammenfassungspunkt Boden, hinten:

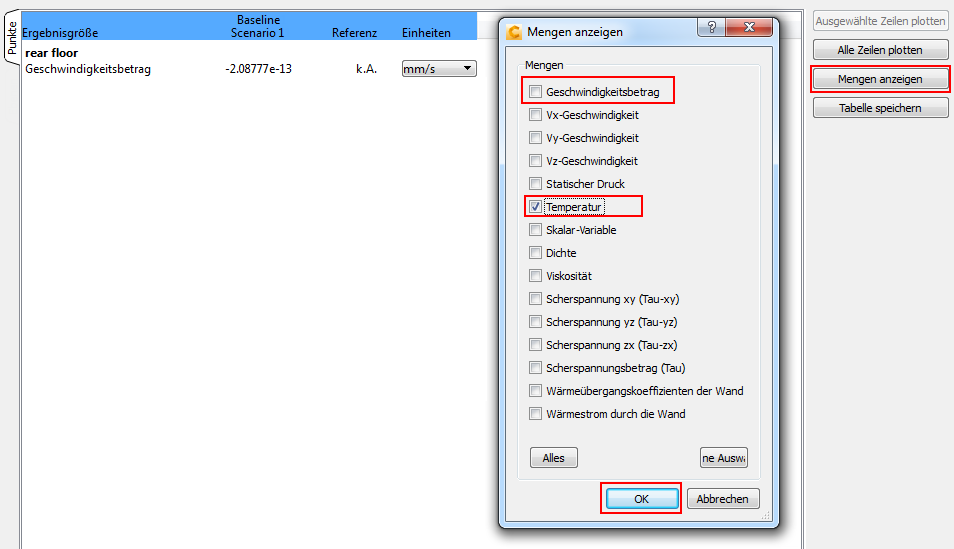

6. Um nur das Temperaturergebnis am Zusammenfassungspunkt anzuzeigen, klicken Sie auf Mengen anzeigen. Klicken Sie im Dialogfeld "Mengen anzeigen" auf Keine, und aktivieren Sie das Kontrollkästchen Temperatur. Klicken Sie auf OK.

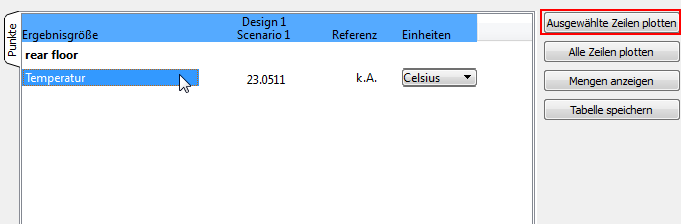

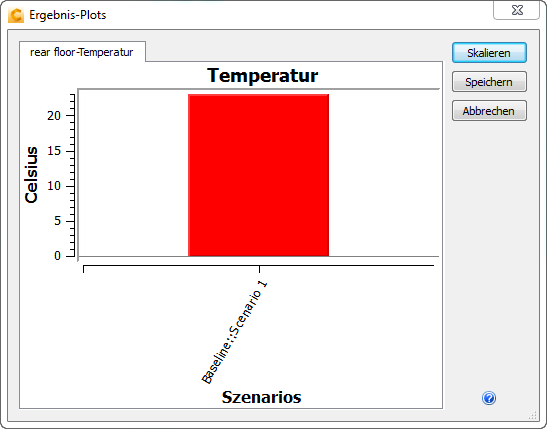

Klicken Sie auf die Zeile Temperatur und klicken Sie auf Ausgewählte Zeilen plotten:
7. Schließen Sie das Plot-Fenster, indem Sie in der oberen rechten Ecke auf das X klicken.

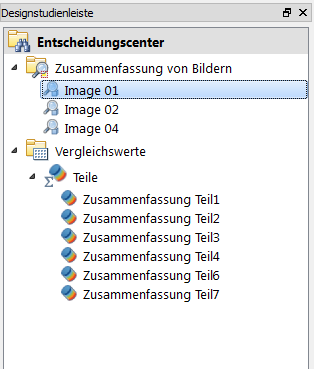

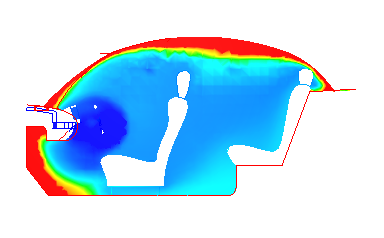

8. Klicken Sie zum Anzeigen der Vergleichsbilder auf jeden Eintrag in der Liste Vergleichsbilder im Entscheidungscenter:
9. Klicken Sie mit der rechten Maustaste auf die einzelnen Bilder im Entscheidungscenter, und benennen Sie die Bilder wie folgt um:
- Bild1 --> Schnitt durch Sitze
- Bild2 --> Partikelspuren
- Bild3 --> Partikelspuren mit Fahrzeug
Schlussfolgerung
Aus den Ergebnissen gehen eine ungleichmäßige Temperaturverteilung und ein schlechtes Strömungsverhalten der Luft in Bodennähe hervor. Um diese Probleme zu beseitigen, müssen Varianten zum untersuchten Design analysiert werden.
Zur Erinnerung: Sie haben diese Aussage anhand von Ergebnisbildern und Ergebnis-XY-Plots getroffen.
Ende der Übung
