Das Entscheidungscenter ist die Umgebung zum Vergleichen von Entwurfsalternativen. Verwenden Sie es zum Identifizieren des Entwurfs, der für Ihre Entwurfszwecke geeignet ist, indem Sie die folgenden Aufgaben ausführen:
- Extrahieren bestimmter Ergebniswerte
- Vergleichen von Ergebnissen aus mehreren Szenarien
Die Grundbausteine des Entscheidungscenters sind Visualisierungsobjekte wie Ergebnisteile, Ergebnisebenen, Ergebnispunkte und xy-Plots. Erstellen Sie ein Objekt auf einem Szenario und definieren Sie es als Ergebnisobjekt. Das Entscheidungscenter berechnet dann die Ergebnisse für jedes Szenario in der Studie.
Um das Entscheidungscenter zu öffnen, klicken Sie auf die Registerkarte Entscheidungscenter:

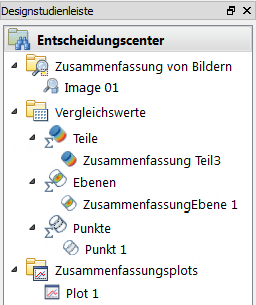

Verwalten Sie die Zusammenfassungselemente im Entscheidungscenter:
Das Entscheidungscenter verfügt über drei Hauptkomponenten:
Visuell
Im Design Review Center können Sie Ergebnisse aus mehreren Szenarios visuell vergleichen. Es eignet sich hervorragend für den Vergleich des Strömungs- und thermischen Verhaltens von zwei oder mehr Szenarios in einer Designstudie.
Um die visuellen Daten aus mehreren Szenarios miteinander zu vergleichen, erstellen Sie eine Ansicht, klicken Sie mit der rechten Maustaste und wählen Sie Zusammenfassungsbild erfassen.
Tabellarisch
Verwenden Sie die Option "Kritische Werte", um Ergebnisse aus einzelnen und mehreren Szenarios zu vergleichen.
Es gibt drei Arten von kritischen Wertobjekten. Jede basiert auf einem anderen Zusammenfassungsobjekttyp. Mithilfe jedes Typs werden beispielsweise Fragen wie die Folgenden beantwortet: "Wie hoch ist die maximale Temperatur?", "Welches Design führt zum geringsten Druckabfall?", "Überschreitet die Geschwindigkeit an einem Punkt in der Nähe einer wichtigen Komponente den maximal zulässigen Wert?"
Grafisch
Vergleichen Sie Ergebnisse, indem Sie xy-Plot-Daten aus mehreren Szenarien in einem Plot überlagern.
Mithilfe von Ergebnisplots werden beispielsweise folgende Fragen beantwortet: "Wie verändert sich der Druck im Strömungskanal, wenn der Entwurf geändert wird?" und "Wie verhält sich der Temperaturgradient, wenn der Entwurf geändert wird?"
Vergleich von Designstudiendaten im Entscheidungscenter
Mithilfe des Entscheidungscenters können Sie die Verhaltensdaten und Bilder in einzelnen Szenarios einer Designstudie miteinander vergleichen.
Die im Entscheidungscenter gespeicherten Elemente sind in den verschiedenen Szenarios einer Designstudie miteinander verknüpft.
- Um ein Element zu aktualisieren, klicken Sie mit der rechten Maustaste darauf und wählen Aktualisieren. Elemente, die mit den aktuellen Ergebnissen nicht synchronisiert wurden, sind durch ein Warnsymbol gekennzeichnet und müssen aktualisiert werden:
- Um alle Elemente im Entscheidungscenter zu aktualisieren, klicken Sie mit der rechten Maustaste auf die Entscheidungscenterleiste und wählen Alles aktualisieren.
