- Wählen Sie ein oder mehrere Objekte aus.
- Um das Schnellbearbeitungs-Dialogfeld Bewegung zu öffnen, klicken Sie in der kontextabhängigen Gruppe Bewegung auf Bearbeiten.
- Wählen Sie Taumelnd als Typ aus.
- Wenn die Bewegung durch die Strömung erzeugt wird, aktivieren Sie Strömungserzeugt.
- Klicken Sie in der Zeile Bewegung bearbeiten auf Bearbeiten.... Dies öffnet entweder den Bewegungseditor Benutzer Vorgegeben oder Strömungserzeugt.
- Legen Sie die Parameter für die Taumelbewegung fest: Neigungsachse, Taumelachse, Taumelmittelpunkt, Anfangsposition, Mindest- und Höchstbegrenzungen (nur bei strömungsbedingten Bewegungen).
- Klicken Sie auf Anwenden.
Neigungsachse
Die Neigungsachse ist die Achse, die senkrecht zur Scheibe steht. Da die Scheibe taumelt, ist dies die Achse, die am Taumelmittelpunkt fixiert ist und sich um die Taumelachse dreht.
- Geben Sie den Vektor für die Neigungsachse ein, oder öffnen Sie das Popup-Dialogfeld.
- Wählen Sie die globale x-, y- oder z-Achse aus, um eine Richtung im kartesischen Koordinatensystem festzulegen.
- Wenn Sie die Richtung grafisch auswählen möchten, klicken Sie auf die Schaltfläche Fläche auswählen und wählen dann eine Fläche aus. Die Achse wird senkrecht zur ausgewählten Fläche ausgerichtet.

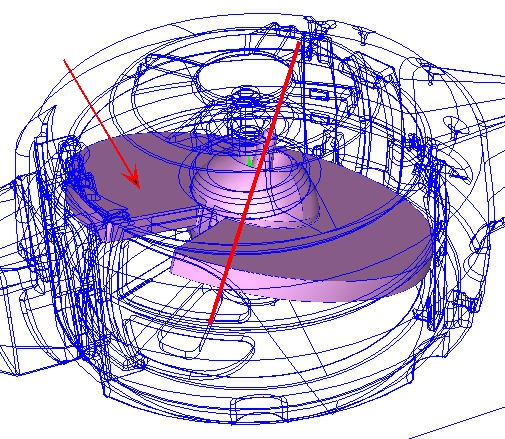

Die Neigungsachse wird auf einem taumelnden Gerät angezeigt:
Mit der Option "Auswählen" wählen Sie die in der Grafik angezeigte Fläche als die Fläche aus, die senkrecht zur Neigungsachse steht. Die daraus resultierende Neigungsachse wird auf der Scheibe angezeigt.
Die absolute Ausrichtung der Neigungsachse ändert sich beim Taumeln des Objekts, aber die relative Ausrichtung zum Objekt bleibt konstant. Die Richtung der Achse bestimmt die Richtung des Taumelns entsprechend der Rechte-Hand-Regel.
Taumelachse
Die Taumelachse ist die Achse, die während des gesamten Taumelns konstant bleibt.
- Geben Sie den Vektor für die Taumelachse ein, oder öffnen Sie das Popup-Dialogfeld.
- Wählen Sie die globale x-, y- oder z-Achse aus, um eine Richtung im kartesischen Koordinatensystem festzulegen.
- Wenn Sie die Richtung grafisch auswählen möchten, klicken Sie auf die Schaltfläche "Fläche auswählen", und wählen Sie dann eine Fläche aus. Die Achse wird senkrecht zur ausgewählten Fläche ausgerichtet.

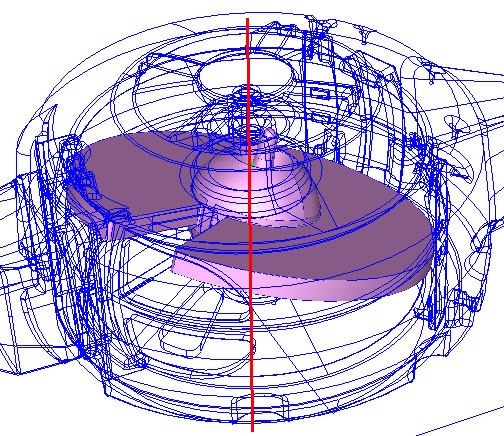

Da diese Achse sich nicht bewegt, empfiehlt es sich oft, das Modell so zu erstellen, dass eine kartesische Achse die Taumelachse ist. Dies ermöglicht eine einfache Spezifizierung der Achse. Die Taumelachse wird angezeigt:
In diesem Fall ist die Taumelachse die globale Y-Achse.
Taumelmittelpunkt
Der Taumelmittelpunkt ist der Mittelpunkt des taumelnden Objekts.
Es gibt zwei Arten, dies festzulegen:
- Geben Sie die Koordinaten ein ODER Öffnen Sie das Popup-Dialogfeld ODER
- Klicken Sie auf die Schaltfläche Fläche auswählen. Nachdem Sie eine Fläche ausgewählt haben, wird der Schwerpunkt der ausgewählten Fläche als Taumelmittelpunkt festgelegt.

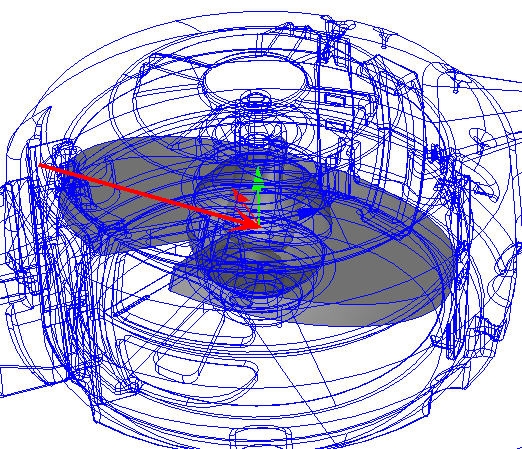

Der Mittelpunkt ist der Bewegungsmittelpunkt und ist in der Regel das Zentrum des Objekts. Aus diesem Grund ist es oft nützlich, das CAD-Modell so zu konstruieren, dass der Mittelpunkt des taumelnden Objekts sich an bekannten Koordinaten befindet. In dem unten gezeigten Beispiel ist der Taumelmittelpunkt der Ursprung (0,0,0), was es erleichtert, diesen festzulegen:
Der Taumelmittelpunkt in diesem Modell befindet sich am Ursprung.
Anfangsposition
Mit dem Schieberegler im Popup-Dialogfeld können Sie die anfängliche Winkelposition des Objekts aus der ursprünglichen Position im CAD-Modell ändern. Dies ist besonders hilfreich für die Feinabstimmung des Modells, falls die Ausgangsposition des Objekts im Modell nicht ganz korrekt ist.
Die positive Richtung der Anpassung liegt in der Richtung, die durch die Taumelachse festgelegt wurde. Verwenden Sie den Schieberegler, um das Objekt sowohl in positiver als auch in negativer Richtung um die Taumelachse zu drehen.
Mindest- und Höchstbegrenzungen
Verwenden Sie die Felder für Minimum und Maximum, um die Begrenzungen der Drehung für das strömungserzeugte Taumeln festzulegen. (Dies ist nur erforderlich und möglich für das strömungserzeugte Taumeln.) Begrenzungen können festgelegt werden, indem eine Winkelbegrenzungsposition eingegeben wird oder die Winkelposition mit dem Schieberegler im Popup-Dialogfeld ausgewählt wird. Die Vorgabe ist eine unbegrenzte Bewegung.
Die minimale und die maximale Begrenzung können erforderlichenfalls unterschiedlich angegeben werden. Beachten Sie, dass die Begrenzungen relativ zur Anfangsposition ist, die mit dem Schieberegler für die Anfangsposition angegeben wurde.
