Para crear un proyecto electromecánico iniciado en Inventor

Cree un proyecto electromecánico en Inventor y, a continuación, para enlazar el proyecto de AutoCAD Electrical toolset, conéctelo al archivo de enlace desde AutoCAD Electrical toolset.

Para enlazar un proyecto de Inventor a un proyecto de AutoCAD Electrical toolset se debe crear un archivo de enlace y definir los dos proyectos que se desean enlazar. Este proceso consta de dos pasos:

  1. En AutoCAD Electrical toolset o Inventor, cree el archivo de enlace y señale al proyecto para ese producto.
  2. En el otro producto, complete el enlace accediendo al archivo de enlace que acaba de crear y señalando a un proyecto de ese producto.

Enlace iniciado en Inventor

    En Inventor:

  1. Haga clic en la ficha Electromecánicagrupo ConfigurarConfiguración de enlaces electromecánicos.

  2. En el cuadro de diálogo Configuración de proyectos electromecánicos, haga clic en .

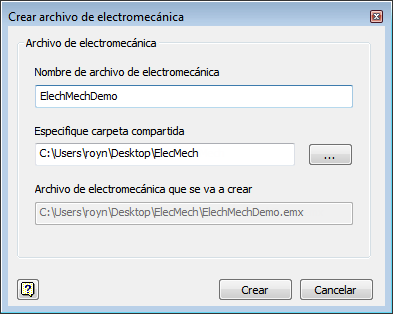

  3. Escriba un nombre para el archivo de enlace .emx.

  4. Especifique una carpeta compartida entre AutoCAD Electrical toolset e Inventor.

  5. Haga clic en Crear.

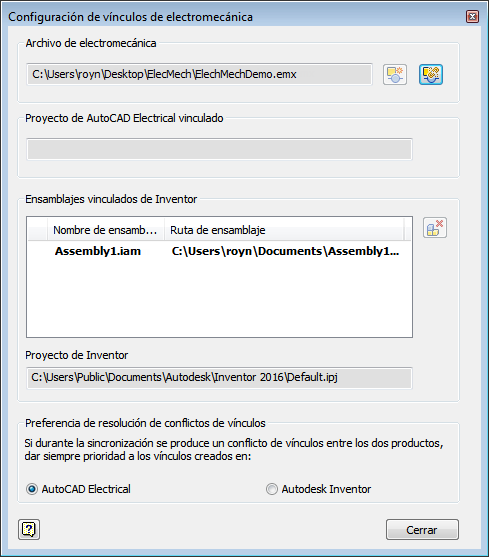

  6. En el cuadro de diálogo Configuración de enlaces electromecánicos, seleccione la Configuración de sincronización. La configuración predeterminada es AutoCAD Electrical toolset. Se asume que los usuarios de AutoCAD Electrical toolset iniciarán los flujos de trabajo de electromecánica la mayor parte del tiempo; por lo tanto, el valor por defecto está establecido en AutoCAD Electrical toolset cuando se crea un componente de vínculo.

  7. Haga clic en Cerrar.

    En AutoCAD Electrical toolset:

  1. Haga clic en la ficha Proyectogrupo Herramientas de proyectoAdministrador. Buscar
  2. En el Gestor de proyectos, active el proyecto que desea enlazar.

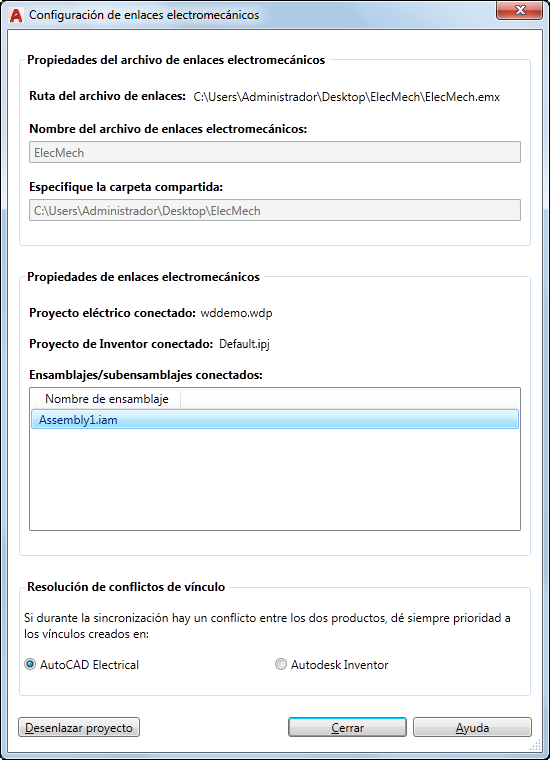

  3. Haga clic en la ficha Electromecánicagrupo ConfigurarConfiguración de enlaces electromecánicos. Buscar
  4. Haga clic en Enlazar.
  5. Busque el archivo de enlace existente creado en Inventor.
  6. Haga clic en Cerrar.
