Para crear un proyecto electromecánico iniciado en AutoCAD Electrical Toolset

Cree un archivo de enlaces electromecánicos que conecte un proyecto de AutoCAD Electrical toolset con un proyecto de Inventor.

El enlace de un proyecto de AutoCAD Electrical toolset a un proyecto de Inventor requiere la creación de un archivo de enlaces y la definición de los dos proyectos que se van a enlazar. Este proceso consta de dos pasos:

  1. En AutoCAD Electrical toolset o Inventor, cree el archivo de enlace y señale al proyecto para ese producto.
  2. En el otro producto, complete el enlace accediendo al archivo de enlace que acaba de crear y señalando a un proyecto de ese producto.

Enlace iniciado en AutoCAD Electrical Toolset

    En AutoCAD Electrical toolset:

  1. Haga clic en la ficha Proyectogrupo Herramientas de proyectoAdministrador. Buscar
  2. En el Gestor de proyectos, active el proyecto que desea enlazar.
  3. Haga clic en la ficha Electromecánicapanel ConfiguraciónConfiguración de enlaces electromecánicos. Buscar

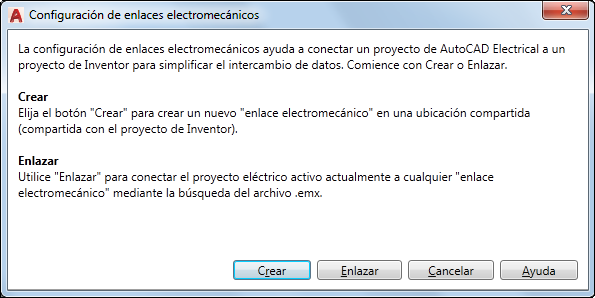

  4. En el cuadro de diálogo Configuración de enlaces electromecánicos, haga clic en Crear.

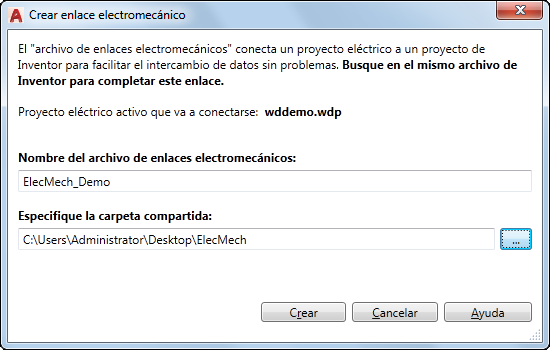

  5. En el cuadro de diálogo Crear enlace electromecánico, especifique el nombre de archivo y la carpeta del archivo de enlaces.
  6. Haga clic en Crear.

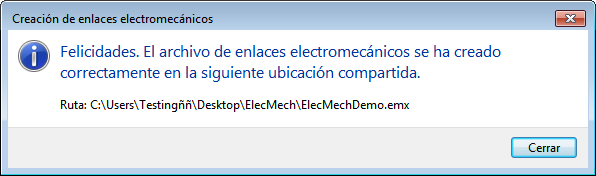

  7. Haga clic en Cerrar.

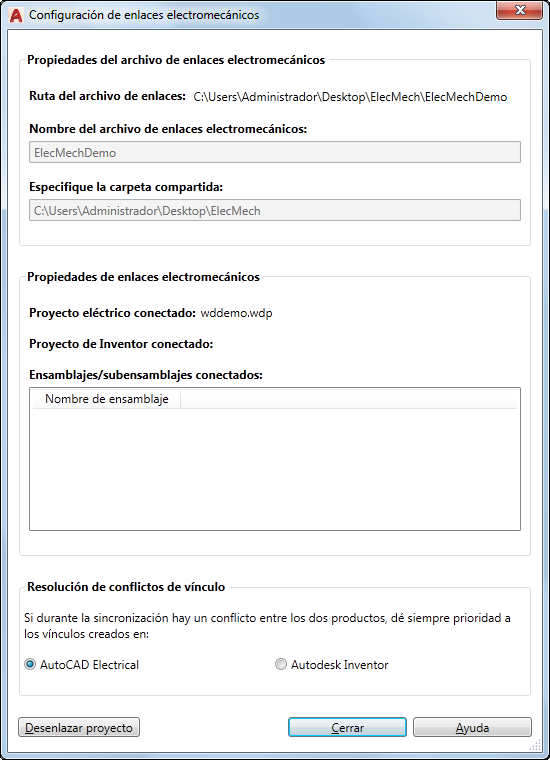

  8. En el cuadro de diálogo Configuración de enlaces electromecánicos, seleccione los valores de Configuración de sincronización. La configuración predeterminada es AutoCAD Electrical toolset. Se asume que los usuarios de AutoCAD Electrical toolset iniciarán los flujos de trabajo de electromecánica la mayor parte del tiempo; por lo tanto, el valor por defecto está establecido en AutoCAD Electrical toolset cuando se crea un componente de vínculo.
  9. Haga clic en Cerrar.

En Inventor:

  1. Abra un ensamblaje.
  2. Haga clic en la ficha Electromecánicapanel ConfiguraciónConfiguración de enlaces electromecánicos.

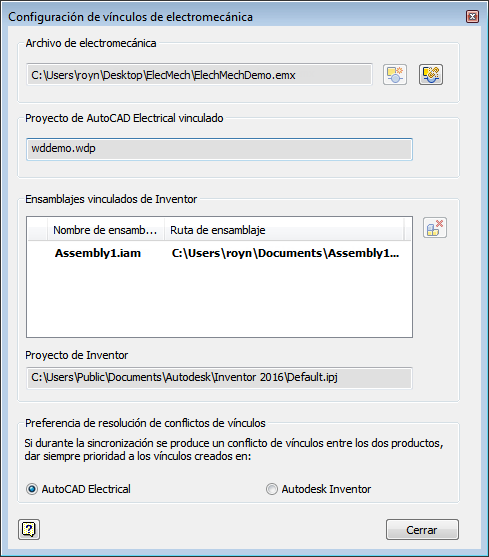

  3. Haga clic en en el cuadro de diálogo Configuración del vínculo electromecánico.
  4. Busque y seleccione el archivo .emx creado en AutoCAD Electrical toolset.
  5. Haga clic en Cerrar.
    Nota: La configuración de sincronización en Inventor muestra la misma selección de opciones designada durante la creación del proyecto electromecánico en AutoCAD Electrical toolset.
  6. Para ver la información de componentes de los proyectos enlazados, haga clic en la ficha Electromecánicapanel ConfiguraciónVista de posición.
