Etiquetado de cables, cuadro de diálogo

Permite especificar números de cable según se especifica en las propiedades del dibujo.

Buscar
 Comando:  AEWIRENO

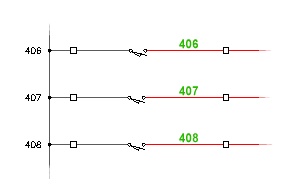

Los números de cable son bloques con atributos insertados en un objeto de cable de línea. Existen cuatro tipos de números de cable: normal, fijo, adicional y de señal. La aplicación AutoCAD Electrical toolset asigna cada tipo de número de cable a la capa correspondiente. Se pueden asignar diferentes colores a estas capas.

AutoCAD Electrical toolset procesa objetos de línea de cables en equipotenciales, e inserta o actualiza números de cables asociados a dichos objetos.

Para hacer

Permite especificar el procesamiento de todos los cables o solamente de los cables sin etiquetar (nuevos).

Modo de etiqueta de cable

Permite especificar el uso del parámetro basado en referencia de línea o secuencial en el dibujo.

Modificación de formato

Permite especificar el formato de etiqueta de cable que se va a usar para modificar el formato definido en el cuadro de diálogo Propiedades del dibujo.

Utilizar modificaciones de formato de capa de cables

Permite modificar el formato de número de cable por defecto (establecido en la sección Capas del cuadro de diálogo Propiedades del dibujo Formato de dibujo) mediante los formatos definidos por capas.

Insertar como fijos

Permite forzar todos los números de cables a fijos (no se actualizan si se vuelve a ejecutar un nuevo etiquetado de números de cable posteriormente).

Señales de referencias cruzadas

Permite actualizar el texto de referencias cruzadas en símbolos de origen y de destino de señal de cable.

Actualizar base de datos (para señales)

Permite actualizar la base de datos de símbolos de origen y de destino de señal de cable.

Todo el proyecto

Permite etiquetar o volver a etiquetar los cables en todo el proyecto.

Designar cables individuales

Permite etiquetar o volver a etiquetar los cables seleccionados solamente en el dibujo actual.

Todo el dibujo

Permite etiquetar o volver a etiquetar los cables en el dibujo actual.
