Acerca de los números de cable

Los números de cable son bloques con atributos insertados en un objeto de cable de línea. AutoCAD Electrical toolset asigna cada tipo de número de cable a la capa correspondiente. Es posible asignar un color diferente a cada una de estas capas para poder diferenciarlas fácilmente. Existen cuatro tipos de números de cable:

Normal

Los números de cable que se pueden actualizar libremente cuando vuelve a ejecutar el comando Insertar números de cable.

Fijo

Los números de cable que están fijos en el valor actual. No se actualizan con las siguientes ejecuciones del comando Insertar números de cable.

Extra

Copias extra del número de cable Normal o Fijo que se asignan a un equipotencial determinado. Un equipotencial tiene un número de cable Normal o Fijo (pero no ambos). No pueden existir varias copias extra del número de cable insertadas en diferentes posiciones del equipotencial.

Borna/señal

Números de cable para flechas de borna y de señal.

Formatos de etiqueta de cable

AutoCAD Electrical toolset utiliza el concepto de una cadena de formato de etiqueta de cable con parámetros sustituibles. Un parámetro reemplazable, %N, debe ser siempre parte de la cadena de formato del cable. Una cadena de formato típica sería simplemente este parámetro %N.

Los parámetros sustituibles para definir un formato de etiqueta de número de cable por defecto son:

%S

Número de plano del dibujo

%D

Número de dibujo

%G

Nombre de capa de cables

%N

Número secuencial o basado en la referencia aplicado al componente

%X

Posición de carácter de sufijo para el etiquetado basado en referencia (no está presente = final de la etiqueta)

%P

Código de proyecto de estilo IEC (valor por defecto del dibujo)

%I

Código de "instalación" de estilo IEC (por defecto para el dibujo)

%L

Código de "posición" de estilo IEC (por defecto para el dibujo)

%A

Valor SEC de la lista de dibujos de proyecto para el dibujo activo

%B

Valor SUBSEC de la lista de dibujos del proyecto para el dibujo activo

Ejemplos: Cables que comienzan en la línea de referencia "100" del plano "02" produce estas etiquetas de número de cable para los siguientes formatos:

%N

número de cable = 100

W%N

número de cable = C100

%S-%N

número de cable = 02-100

%S%N

número de cable = 02100

%S : %N

número de cable = 02:100

Bloques de número de cable

Los números de cable son una inserción de bloque y se pueden modificar en el nivel de biblioteca. El origen de un bloque de número de cable debe estar en el segmento de cable, a pesar de que el atributo de texto puede desplazarse del cable. Debe cambiar varias inserciones de bloque en cada una de las bibliotecas de símbolos que utilice. Los dibujos de bloque de número de cable para ajustar son:
  • wd_wnh.dwg: número de cable horizontal
  • wd_wnv.dwg: número de cable vertical
  • wd_wch.dwg: copia de número de cable adicional horizontal
  • wd_wcv.dwg: copia de número de cable adicional vertical

Se pueden encontrar en la biblioteca de símbolos de AutoCAD Electrical toolset, C:\Users\Public\Documents\Autodesk\Acade {version}\Libs\{library}\.

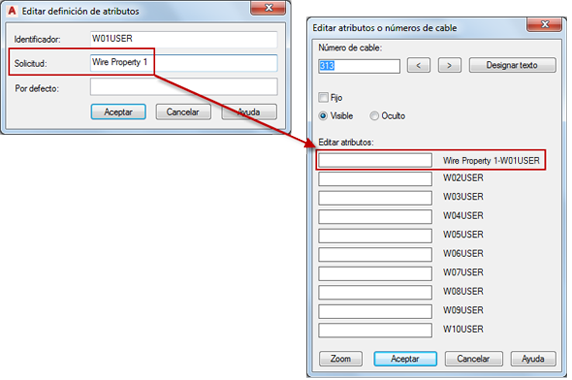

Los bloques de número de cable horizontal y vertical deben incluir un atributo WIRENO. Los bloques también pueden tener los atributos W01USER-W10USER, que se pueden utilizar para asignar varias propiedades al cable. Si desea definir valores de solicitud para cualquiera de los atributos W01USER-W10USER del bloque de número de cable, las solicitudes se deben incluir en la etiqueta cuando se edita el número de cable a fin de asignar valores.

Los valores de atributo W01USER-W10USER están disponibles como campos en los siguientes informes:

Los bloques de copias de número de cable debe tener un atributo WIRECOPY. Los atributos W01USER-W10USER no se utilizan en los bloques de copias de número de cable.
