Acerca de la importación de datos de Cable y arnés de Autodesk Inventor Professional

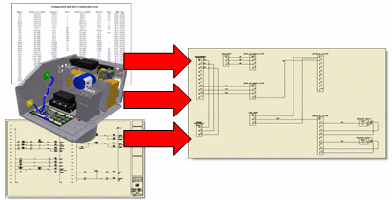

La exportación de XML de Autodesk Inventor Professional (AIP) a AutoCAD Electrical toolset permite seleccionar conectores en una lista definida en la exportación y, a continuación, insertarlos en un archivo de dibujo en 2D. Una vez se han insertado los conectores en el dibujo, en el cuadro de diálogo Selección de conector, haga clic en Cable para insertar todas las conexiones de cables en todos los componentes del archivo de dibujo. AutoCAD Electrical toolset analiza los datos de los archivos para determinar todas las conexiones de cables Desde y Hasta. Una vez se ha determinado la información de los cables, éstos se enrutan de forma que se garantice la omisión de la geometría existente en el dibujo. La herramienta de inserción de cables permite buscar la mejor ruta posible con la menor cantidad de bucles de cables en la conexión, con lo que se reduce la necesidad de punteros de abertura. Los cables se conectan en la posición adecuada en la representación del conector.

A medida que se insertan los cables, los tipos de cable del archivo XML se aplican a la capa de cable del dibujo de AutoCAD Electrical toolset. Además, los números de cable y los símbolos de marcador de manguera se insertan en el dibujo. Los números de cables se insertan en función del parámetro de número de cable del dibujo (sobre el cable, en línea con el cable o bajo el cable). El primer marcador de manguera listado en el archivo XML se inserta como el principal y los marcadores subsiguientes del mismo designador de referencia (Etiqueta de manguera), como secundarios.

Algunos nombres de propiedades de cables de Autodesk Inventor Professional deben mantenerse dentro de AutoCAD Electrical toolset. Asegúrese de que los nombres de los encabezamientos de columna (definidos en el cuadro de diálogo Renombrar columnas de usuario) coinciden con los nombres de propiedad procedentes de la exportación de XML de Autodesk Inventor Professional (definidos en el cuadro de diálogo Propiedades personalizadas de Autodesk Inventor). Por ejemplo, la propiedad TAMAÑO DE NÚCLEO se asigna a una columna de usuario del cuadro de diálogo Crear/editar tipo de cable si existe un encabezamiento de columna definido como "TAMAÑO DE NÚCLEO". Si no existe tal asignación, los datos no se mantendrán en el archivo de dibujo de AutoCAD Electrical toolset.

Propiedades de Autodesk Inventor Professional asignadas a atributos de AutoCAD Electrical Toolset

Existen cuatro tipos de objetos de ensamblaje de Autodesk Inventor Professional que contienen propiedades generales y personalizadas: instancias de componentes, instancias de cables (Desde/hasta), instancias de manguera e instancias de empalme.

Nombre de propiedad	Tipo de propiedad de AIP	Descripción
Propiedades de componente
Designador de referencia (REF DES) de conector	Instancia	Componente RefDes: atributo TAG1 en AutoCAD Electrical toolset
NÚMERO DE PIEZA	Definición	Número de pieza de Autodesk Inventor: datos extendidos de AutoCAD Electrical toolset
PROVEEDOR	Definición	Fabricante: datos extendidos de AutoCAD Electrical toolset
LONGITUD DE REGLETA	Definición, personalizada	Guardar en componente: datos extendidos de AutoCAD Electrical toolset
Varias definidas por el usuario *	Definición, personalizada	Establecidas en la definición de biblioteca de componentes (edición de piezas): datos extendidos de AutoCAD Electrical toolset
Varias definidas por el usuario *	Instancia, personalizada	Establecidas en el nivel de instancia de arnés: datos extendidos de AutoCAD Electrical toolset
Propiedades de cable
ID de cable	Instancia	ID de número de cable exclusivo (nombre de instancia): número de cable AutoCAD Electrical toolset; atributo WIRENO de AutoCAD Electrical toolset
Definición de cable	Definición	Datos de definición de la biblioteca de cables guardados en el archivo XML de la biblioteca de Cable y arnés: nombre de capa de cables de AutoCAD Electrical toolset
Varias definidas por el usuario *	Definición, personalizada	Establecidas en la definición de biblioteca de cables (edición de piezas): datos extendidos de AutoCAD Electrical toolset
Varias definidas por el usuario *	Instancia, personalizada	Establecidas en el nivel de instancia de arnés: datos extendidos de AutoCAD Electrical toolset
Propiedades de manguera
ID de manguera	Instancia	ID de manguera exclusivo: atributo TAG 1 de AutoCAD Electrical toolset
Definición de manguera	Definición	Datos de definición de la biblioteca de mangueras guardados en el archivo XML de la biblioteca de Cable y arnés: datos extendidos de AutoCAD Electrical toolset
Nombre de cable de manguera	Definición	ID de conductor de manguera: atributo RATING1 de AutoCAD Electrical toolset
Varias definidas por el usuario *	Definición, personalizada	Establecidas en la definición de la biblioteca de mangueras (edición de piezas): datos extendidos de AutoCAD Electrical toolset
Varias definidas por el usuario *	Instancia, personalizada	Establecidas en el nivel de instancia de arnés: datos extendidos de AutoCAD Electrical toolset
Propiedades de empalme
ID de empalme	Instancia	ID de empalme exclusivo: atributo TAG1 de AutoCAD Electrical toolset
Definición de empalme	Definición	Datos de definición de la biblioteca de empalmes guardados en el archivo XML de la biblioteca de Cable y arnés: datos extendidos de AutoCAD Electrical toolset
Varias definidas por el usuario *	Definición, personalizada	Establecidas en la definición de la biblioteca de empalmes (edición de piezas): datos extendidos de AutoCAD Electrical toolset
Varias definidas por el usuario *	Instancia, personalizada	Establecidas en el nivel de instancia de arnés: datos extendidos de AutoCAD Electrical toolset

* Estas propiedades no se definen en Autodesk Inventor Professional, aunque pueden utilizarse en AutoCAD Electrical toolset.
