Utilice la página Acabado de figuras para crear una trayectoria de acabado o semiacabado que borre el material de los lados, los fondos de las cajeras y los extremos de los salientes. La trayectoria corta la figura en las alturas Z específicas y después crea una pasada de desfase o raster en cada altura Z.
Acabado — Seleccione las zonas del grupo de figuras en las que realizar el acabado.
Seleccione una zona de entre las siguientes:
- Paredes y planos — Termina los lados de las figuras, los extremos de los salientes y los fondos de las cajeras.
- Paredes — Termina solamente los lados de las figuras.
- Planos — Termina solamente los extremos de los salientes y los fondos de las cajeras.
Estilo plano — Seleccione el estilo de desfase o raster que se va a utilizar para la eliminación del material.
Seleccione un estilo de entre los siguientes:

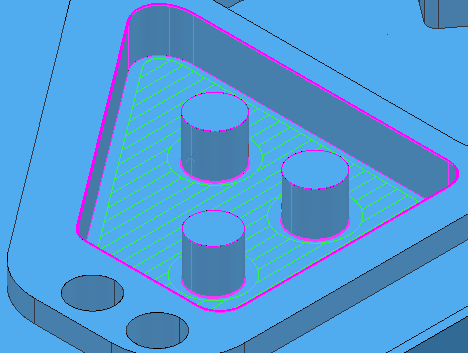

- Raster — Consta de movimientos paralelos en línea recta en el plano XY.

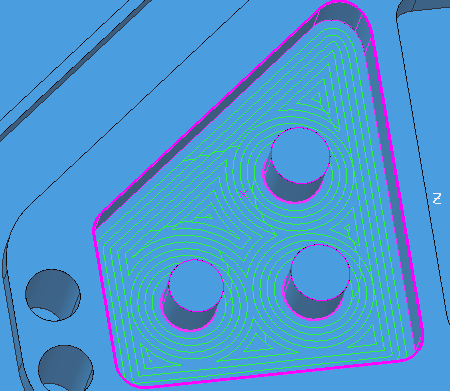

- Desfasar el modelo — Se mecaniza una zona con contornos creada al desfasar repetidamente la pasada inicial hasta que no se le pueda aplicar otro desfase.
Esto produce una trayectoria, que:
- Mantiene constantes la carga de herramienta y la producción de virutas.
- Mantiene la dirección de corte.
- Evita el mecanizado de rebordes pequeños o de paredes delgadas.
- Minimiza cortes con toda la herramienta.
pero incrementa el número de levantadas de herramienta.
- Desfasar todo — Se crea una trayectoria de desfase que minimiza el número de levantadas de la herramienta y funciona sumamente bien con materiales blandos.
Dirección de corte — Seleccione un estilo de fresado para Perfilado y Zona.
- Material a la derecha — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la derecha, siempre que sea posible. La herramienta está a la izquierda del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Material a la izquierda — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la izquierda o cortes ascendentes, siempre que sea posible. La herramienta está a la derecha del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Cualquiera — Seleccione para crear trayectorias utilizando tanto el mecanizado con material a la izquierda como el de material a la derecha. De esta manera se minimizan las levantadas de la herramienta y el desplazamiento de la herramienta.
Tolerancia — Introduzca un valor para determinar la exactitud con la que la trayectoria sigue a la figura.
Espesor — Introduzca la cantidad de material a dejar en la pieza. Haga clic en el botón de Espesor
para que el recuadro de Espesor se divida en Espesor radial
Espesor axial
. Utilícelos para especificar valores independientes de Espesor radial y axial. Valores de Espesor radial y axial distintos son útiles para piezas ortogonales. Es posible utilizar un espesor independiente en piezas con paredes inclinadas, aunque es más difícil predecir los resultados.
Espesor radial — Introduzca el desfase radial de la herramienta. En el mecanizando de 2,5 o 3 ejes, un valor positivo deja material en las paredes verticales.
Espesor axial — Introduzca el desfase de la herramienta, únicamente en la dirección del eje de herramienta. En el mecanizando de 2,5 o 3 ejes, un valor positivo deja material en las caras horizontales.
Mecanizado de restos — Seleccione para cambiar la estrategia a Acabado de restos de figuras y activar la página de Restos con las opciones para el mecanizado de restos. La opción no está seleccionada por defecto para esta estrategia.
Ignorar chaflanes — Cuando se selecciona, los chaflanes no se mecanizan.
Ignorar chaflanes desactivado.
Ignorar chaflanes activado.
Ignorar empalmes superiores — Cuando se selecciona, los empalmes superiores no se mecanizan.
Ignorar empalmes superiores desactivado
Ignorar empalmes superiores activado.
