Este ejemplo explica cómo crear una curva compuesta a partir de la geometría de superficie. El resultado es una curva compuesta que es también un patrón embebido.
Se utiliza el modelo 5axis_with_holes.dgk de la carpeta de Ejemplos.
- Haga clic en la pestaña de Patrón > panel de Crear > Patrón para crear un nuevo patrón.
- Haga clic en la pestaña de Patrón > panel de Editar > Editor de curvas para acceder a la pestaña de Editor de curvas.
- Haga clic en la pestaña de Editor de curvas > panel de Crear > Curvas > Compuesto.

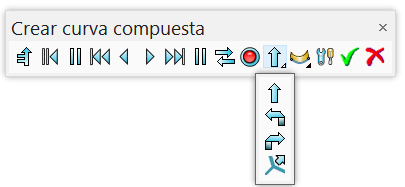

Se abre la barra de herramientas de Crear curva compuesta.
- Haga clic en
en la barra de herramientas de Dirección.

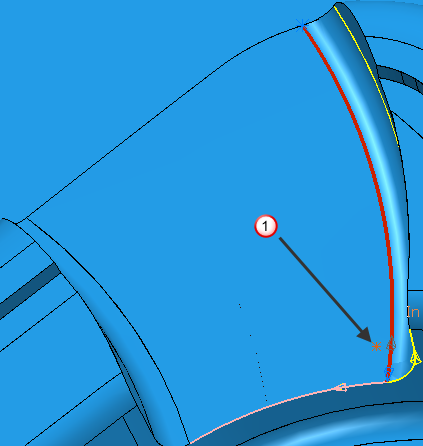

- Haga clic en la superficie cerca de
.
Se selecciona el borde derecho de la superficie.
- El rojo indica la curva de superficie seleccionada.
- El rosa indica la superficie que sigue el dibujo automático.
- El amarillo indica una superficie alternativa.
- Gris indica una superficie alternativa para la curva actual. Se trata de una opción de uso poco probable porque devuelve al punto inicial, pero a lo largo de la otra superficie. Para más información, consulte Seleccionar curvas para crear una curva compuesta.

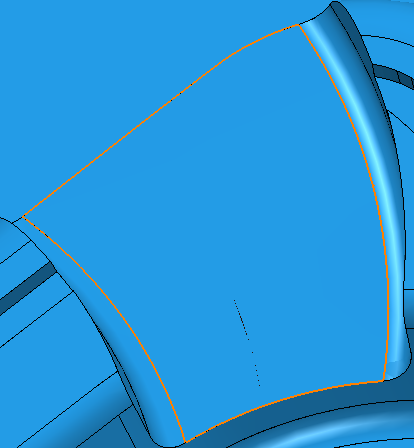

- Haga clic en
en la barra de herramientas de Crear curva compuesta para crear la ruta automática.
Utilice la tecla de Esc o haga clic en
(junto al indicador de progreso) si desea parar la creación de la curva compuesta.
- Haga clic en
en la barra de herramientas de Crear curva compuesta.

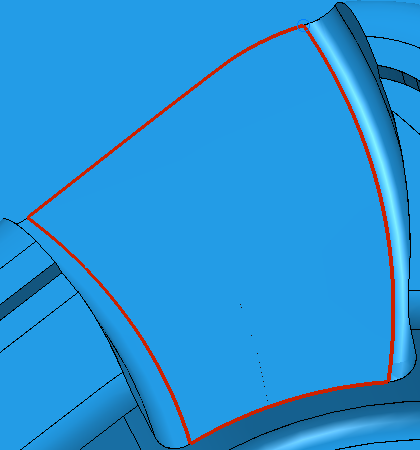

- Haga clic en la pestaña de Editor de curvas > panel de Finalizar > Aceptar.
Se crea un patrón embebido que sigue los bordes de la superficie.
