Utilice el cuadro de diálogo de Espiral para crear una espiral.
Para abrir el cuadro de diálogo de Espiral:
- Haga clic en la pestaña de Editor de curvas > panel de Crear > Curvas > Espiral, que adjunta una espiral al cursor.
- Haga clic en la ventana de gráficos para ubicar el centro de la espiral.
Este cuadro de diálogo presenta lo siguiente:
- Radio inicial — Introduzca el radio del inicio de la espiral escribiendo un valor o seleccionándolo gráficamente.

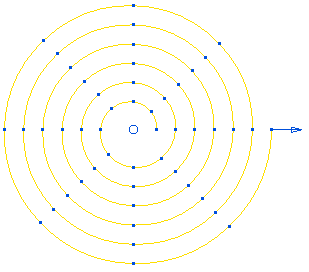

Radio inicial de 0:
Radio inicial de 10:
- Radio final — Introduzca el radio del final de la espiral escribiendo un valor o seleccionándolo gráficamente.
- Giros — Introduzca el número de revoluciones en la espiral.
Nº de giros de 3:
Nº de giros de 6:
- Puntos en cada giro — Introduzca el número de puntos en cada revolución.
- Cambiar la dirección — Seleccione para cambiar de una espiral en sentido antihorario a una en sentido horario.
Seleccionar Cambiar la dirección transforma esto:
en esto:
Para obtener más información, consulte el ejemplo de creación de una espiral.
