Seleccione una opción del menú de Curvas para crear curvas Bézier, curvas compuestas, elipses, espirales, hélices o secciones planas.
- Bézier — Haga clic para crear una curva Bézier. Las curvas se definen de manera interactiva o introduciendo las coordenadas.

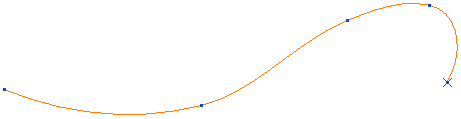

Esto crea una curva al unir los puntos especificados por el usuario.
Las curvas Bézier son curvas cúbicas paramétricas. La porción de la curva entre los puntos es un tramo. Cada tramo está definido por un punto inicial y final, una tangente inicial y final, y una magnitud inicial y final. En la creación, hay continuidad de tangencia entre tramos.

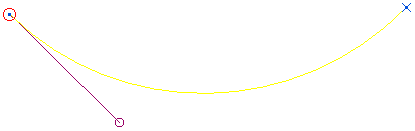

Al seleccionar la curva y luego un punto en la curva, se muestra el punto, la tangente y la magnitud.
La edición de la curva le permite:

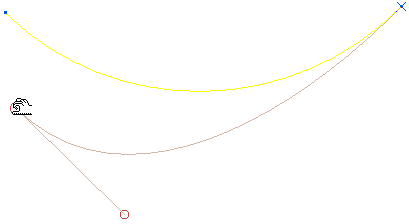

Mover el punto inicial/final:

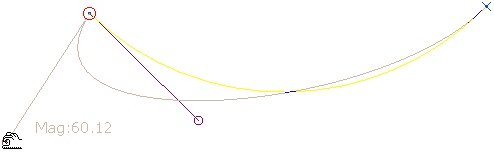

Cambiar la dirección de la tangente:

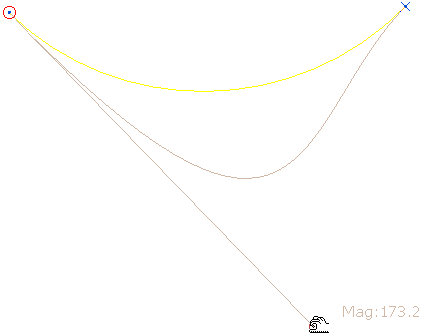

Cambiar la magnitud de la tangente:
Para obtener más información, consulte el ejemplo de Creación de curvas de bézier y Edición de una curva de bézier.
- Creador de curva compuesta — Haga clic para abrir la barra de herramientas de Crear curva compuesta. Utilícela para crear curvas compuestas a partir de las curvas y superficies existentes.
- Elipse — Haga clic para crear una elipse especificando su centro, la longitud del eje principal y la longitud del eje menor.
- Espiral — Haga clic para crear una espiral especificando el radio inicial, el radio final y el número de giros.
- Hélice — Haga clic para crear una espiral con la altura, el paso, los giros y el radio.
- Sección plana — Haga clic para crear una curva a partir de una sección plana.
- Perfil girado — Haga clic para crear una curva del perfil a partir de una superficie revolucionada.
