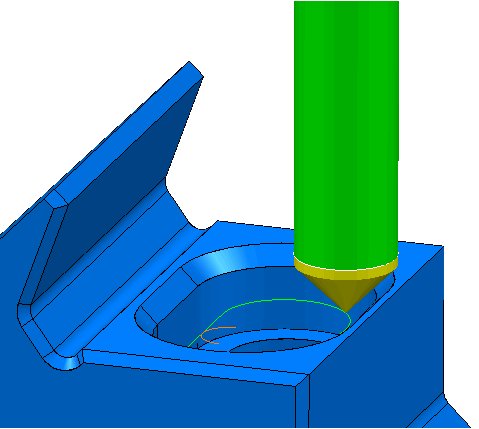

Utilice la estrategia de Achaflanado de figuras para biselar esquinas vivas utilizando herramientas de chaflán específicas en las que la información del chaflán se especifica mediante la geometría de la figura. El achaflanado de figuras se utiliza para romper los bordes exteriores vivos de un modelo una vez que se ha mecanizado por completo. Achaflanado de figuras:
- Minimiza las operaciones de desbarbado manual.
- Mejora el ensamblaje de la pieza, al añadir una conicidad en uno o ambos bordes de acoplamiento.
- Se usa por razones estéticas y de seguridad.
En muchos casos, el achaflanado de figuras se utiliza para producir una sola pasada de acabado, ya que las herramientas chaflán son generalmente más grandes que la figura de chaflán.
Hay varias páginas asociadas a la estrategia de Achaflanado de figuras:
- Achaflanado de figuras — La página principal para especificar las opciones de la estrategia de achaflanado de figuras.
- Orden — Configuraciones para controlar el orden de mecanizado.
- Verificación automática — Configuración para verificar automáticamente la trayectoria al calcularla.
El resto de las páginas son páginas de estrategia de trayectorias comunes.
