Ejemplo de edición del eje de herramienta

Este ejemplo analiza las distintas opciones disponibles para la edición del eje de herramienta utilizando el modelo Impeller.dgk en la carpeta de Ejemplos.

Antes de poder editar la trayectoria, es necesario crear una. Este ejemplo utiliza una trayectoria de mecanizado de superficie que se recorta para que el empalme final casi vertical del álabe se mantenga sin mecanizar.

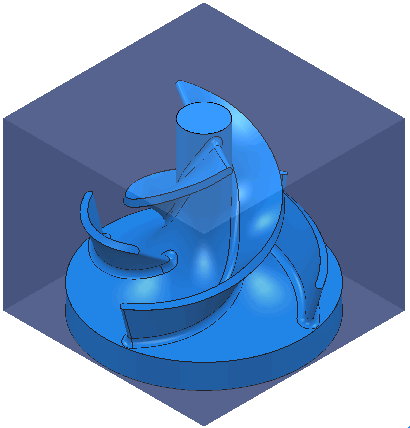

1. Calcule un Bloque y cree una herramienta Esférica de 10 mm.

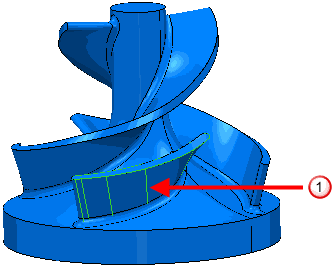

2. Seleccione el álabe divisor .



3. Haga clic en la pestaña de Inicio > panel de Crear trayectorias > Trayectorias para abrir el cuadro de diálogo del Selector de estrategias.
4. En la categoría de Acabado seleccione Acabado de superficie.
5. En la página de Acabado de superficie > Patrón, seleccione una Esquina inicial de Máx. U máx. V.
6. En la página de Eje de herramienta:
   1. Seleccione el Eje de herramienta de Frontal/lateral.
   2. Introduzca un ángulo Lateral de -70.

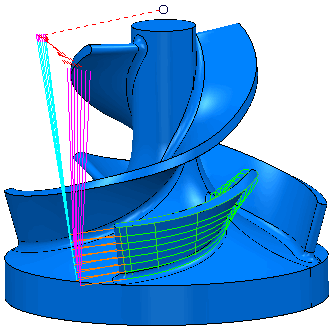

7. Haga clic en Calcular.



8. Haga clic en Cerrar.
9. Para limitar la trayectoria de la herramienta para que no se mecanice el empalme final, en el menú contextual individual de la herramienta, seleccione Editar > Límite.
10. En el cuadro de diálogo de Límite de trayectoria:
    1. En Limitar a seleccione Polígono.
    2. Seleccione Borrar el original.
    3. En Guardar seleccione Exterior.

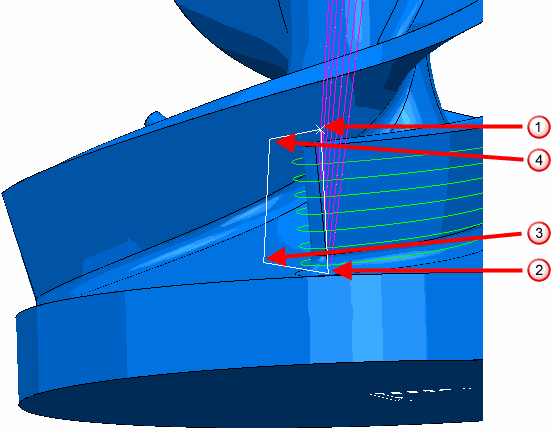

    4. Cree un polígono seleccionando puntos similares a los puntos , , y mostrados a continuación:



    1. Haga clic en Aplicar, y después en Cancelar para recortar la trayectoria y cerrar el cuadro de diálogo de Límite de trayectoria.
11. Haga clic en la pestaña de Inicio > panel de Configuración > Conexiones de trayectoria para abrir el cuadro de diálogo de Conexiones de trayectoria.
    1. Seleccione la pestaña de Entradas.
    2. Seleccione una 1ª opción de Movimiento extendido.
    3. Introduzca una Longitud de 30.
    4. Haga clic en para copiar el Movimiento extendido en la pestaña de Salidas.
    5. Haga clic en Aplicar, y después en Aceptar.



Estos ejemplos analizan la edición de esta trayectoria de varias maneras:

• El ejemplo de Distribución de puntos analiza la interpolación del eje de la herramienta para suavizar los movimientos de la máquina herramienta en una zona específica de la trayectoria.
• El ejemplo de Edición del eje de herramienta explica cómo modificar el eje de herramienta localmente para obtener una distancia de seguridad adicional.
• El ejemplo de Selección múltiple presenta cómo seleccionar varias zonas de una trayectoria antes de editar el eje de herramienta.
• El ejemplo de Distancia de transición explica cómo suavizar la transición entre el eje de herramienta original y el editado.
