Utilice la página de Conducto del cuadro de diálogo de Acabado de carga de conductos para seleccionar las opciones de acabado de carga del interior de un conducto.
Patrón — Seleccione un patrón para especificar la posición del conducto y la orientación del mecanizado posterior. El patrón tiene tres fines:
- Indica el conducto que se va a mecanizar.
- Controla la orientación de las pasadas. Las pasadas son normales al patrón. Si utiliza los Límites del plano de trabajo, los planos de trabajo modifican el patrón.
- Determina qué extremo del conducto se mecaniza primero.
Dist. seg. de herramienta — Introduzca la distancia de seguridad de la caña y del portaherramientas. Se añade a cualquier Espesor definido y se aplica al lateral de la herramienta para evitar las colisiones con las crestas o el material sin mecanizar. El valor de la distancia de seguridad controla cuánto cambia PowerMill el eje de herramienta por seguridad.
Distancia de seguridad del portaherramientas
Distancia de seguridad de la caña
Distancia del eje de la herramienta
Dirección de corte — Seleccione la tecnología de fresado.
Seleccione una dirección de corte entre estas opciones:
-
Material a la derecha — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la derecha, siempre que sea posible. La herramienta está a la izquierda del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
-
Material a la izquierda — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la izquierda o cortes ascendentes, siempre que sea posible. La herramienta está a la derecha del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Cualquiera — Seleccione para crear trayectorias utilizando tanto el mecanizado con material a la izquierda como el de material a la derecha. De esta manera se minimizan las levantadas de la herramienta y el desplazamiento de la herramienta.
Tolerancia — Introduzca un valor para determinar la exactitud con la que la trayectoria sigue a los contornos del modelo.
Espesor — Introduzca la cantidad de material que se deja en el modelo, dentro de la tolerancia, cuando se verifican las colisiones de la punta de la herramienta.
Espesor de componente — Haga clic para mostrar el cuadro del diálogo de Espesor de componente , que permite especificar los espesores de las distintas superficies.

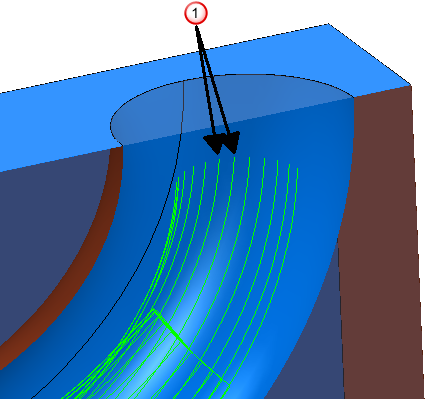

Paso horizontal — Introduzca la distancia entre las pasadas de mecanizado posteriores en la circunferencia del conducto. Cada pasada en la trayectoria de Acabado de carga de conductos se mueve alrededor del conducto.
— Paso horizontal
Copiar paso lateral de la herramienta — Haga clic para cargar la profundidad radial de corte de los datos de corte de la herramienta activa. La profundidad radial de corte se mide normal al eje de la herramienta.
.
Paso vertical — No está disponible ya que los segmentos de trayectoria realizan pasos horizontales cuando fluyen en la dirección de la curva espina.
Vista previa — Muestra el patrón utilizado para crear la trayectoria.
Dibujar — Seleccione para visualizar el patrón de vista previa.
