El ejemplo explica cómo mecanizar únicamente el resto y eliminar todos los segmentos que no lo eliminan. Se minimiza el tiempo de corte eliminando los segmentos de trayectoria innecesarios. Se utiliza el modelo powerdrill.dgk en la carpeta de Ejemplos.
- Cree una trayectoria de desbaste del modelo y un modelo de restos como se explica en los pasos 1 - 5 en Evitar el mecanizado en los restos sin mecanizar.
- Cree una trayectoria a Z constante con una fresa plana de 20 mm. En la página de Acabado de restos:
- Seleccione Solo mecanizar el resto.
- Introduzca en Detectar espesor mayor que el valor 1,5.
- Introduzca una Longitud mínima eliminada de 5,0.
- Seleccione el Modelo de restos que acaba de crear.
- Seleccione el Estado del modelo de restos de la trayectoria de desbaste que acaba de crear.
- Haga clic en Calcular.

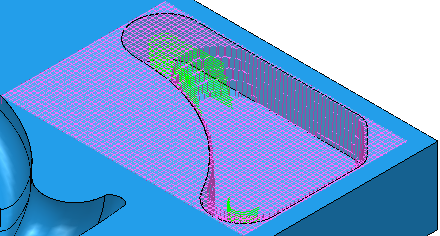

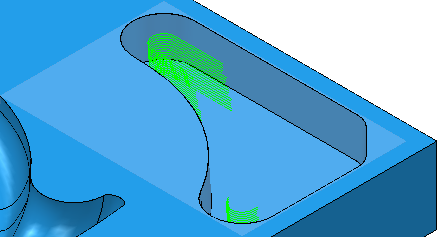

Es más fácil visualizar la trayectoria sin el modelo de restos.

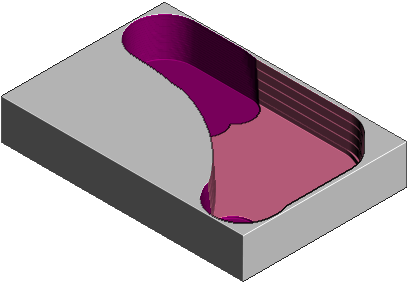

En la simulación de ViewMill:
Puede comprobar cómo la trayectoria solo mecaniza las zonas donde había restos y no todo el modelo.
Con un acabado de restos sin configurar, la trayectoria sigue el modelo en vez del resto.
- Cree una segunda trayectoria a Z constante basada en esta haciendo clic en
. En la página de Acabado de restos:- No seleccione ningún Modelo de restos.
- Haga clic en Calcular.

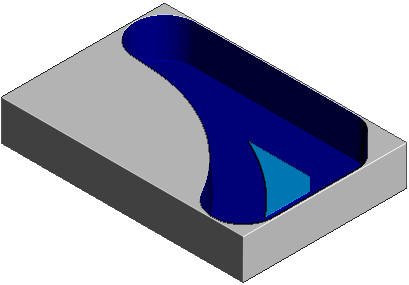

En la simulación de ViewMill:
Esta trayectoria mecaniza zonas que no son realmente necesarias y por lo tanto alarga los tiempos de mecanizado.
