Utilice la página de Distancias de corte en planos para controlar la cantidad de material excedente que se elimina sobre las superficies planas de las figuras. Se realiza con una serie de pasadas verticales.
Extensión — Seleccione cómo se deben calcular los límites de múltiples pasadas.
- Número de cortes — Introduzca un número para limitar el número de pasadas.
- Profundidad del resto — Introduzca una distancia para especificar la profundidad del resto que queda por encima de los planos de la figura. De este modo se limita la distancia de inicio máxima para múltiples pasadas.
Paso lateral — Introduzca la distancia entre pasadas de desbaste sucesivas en una misma altura Z.
Copiar paso lateral de la herramienta — Haga clic para cargar la profundidad radial de corte de los datos de corte de la herramienta activa. La profundidad radial de corte se mide normal al eje de la herramienta.
.
Paso vertical — Introduzca la distancia entre los distintos niveles de mecanizado.
Copiar paso vertical de la herramienta — Haga clic para cargar la profundidad axial de corte de los datos de corte de la herramienta activa. La profundidad axial de corte se mide a lo largo del eje de la herramienta.
.

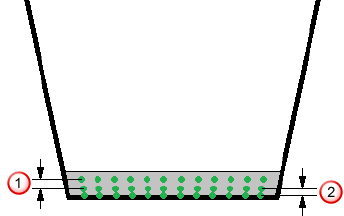

Paso vertical final — Seleccione para fijar la distancia de desfase de una última pasada adicional.
— Paso vertical
— Paso vertical final
