Utilice las opciones en la página de Extensiones de entrada/salida para:
- Añadir otra entrada a las entradas existentes.
Estas opciones no están disponibles para las trayectorias Vortex.
- Añadir otra salida a las salidas existentes.
Extensión de entrada
Opción — Seleccione el tipo de movimiento para la entrada extendida.
Movimiento lineal — Introduzca la longitud del movimiento de extensión de la entrada que es tangencial al arco. Esta opción solo está disponible cuando se selecciona una Opción de: Arco normal a superficie, Arco vertical, Arco horizontal, Arco horizontal izquierdo y Arco horizontal derecho.

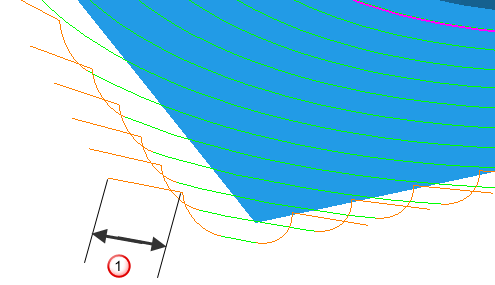

Extensión de Arco vertical un Movimiento lineal de 10 y un Ángulo de 0. Entradas/salidas del Arco vertical.
Ángulo— Introduzca el ángulo del movimiento de extensión de la entrada relativo al último segmento de la trayectoria. Esta opción solo está disponible cuando se selecciona una Opción de Arco normal a superficie, Arco vertical, Arco horizontal, Arco horizontal izquierdo, Arco horizontal derecho y Recta.
- Ángulo de 0
.

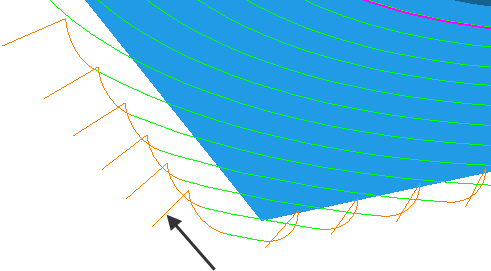

Una Extensión de tipo Recta con una Distancia de 10, y un Ángulo de 0. Entradas/salidas de Arco normal a superficie.
- Ángulo de 90.
Longitud — Introduzca la longitud del movimiento de extensión de la entrada. Esta opción solo está disponible cuando se selecciona una Opción de: Movimiento extendido, Encajado y Recta.
- Una Distancia de 10.

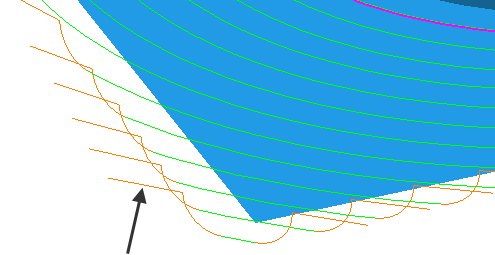

Una Extensión de tipo Recta con una Distancia de 10, y un Ángulo de 0. Entradas/salidas de Arco normal a superficie.
Radio — Introduzca el radio del movimiento de extensión de la entrada. Esta opción solo está disponible cuando se selecciona una Opción de: Arco normal a superficie, Arco vertical, Arco horizontal, Arco horizontal izquierdo y Arco horizontal derecho.
Extensión de salida
Opción — Seleccione el tipo de movimiento para la salida extendida.
Movimiento lineal — Introduzca la longitud del movimiento de extensión de la salida que es tangencial al arco. Esta opción solo está disponible cuando se selecciona una Opción de: Arco normal a superficie, Arco vertical, Arco horizontal, Arco horizontal izquierdo y Arco horizontal derecho.

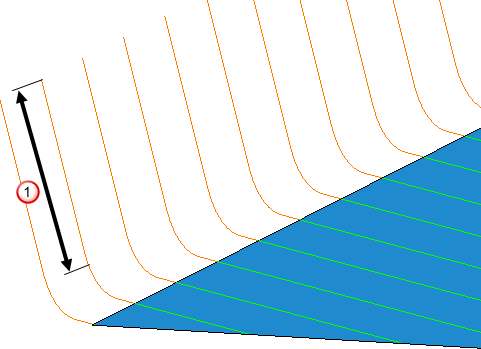

Extensión de Arco vertical un Movimiento lineal de 10 y un Ángulo de 0. Entradas/salidas de Arco vertical.
Ángulo — Introduzca el ángulo del movimiento de extensión de la salida relativo al último segmento de la trayectoria. Esta opción solo está disponible cuando se selecciona una Opción de: Arco normal a superficie, Arco vertical, Arco horizontal, Arco horizontal izquierdo, Arco horizontal derecho y Recta.
- Ángulo de 0.
Una Extensión de tipo Recta con una Distancia de 10, y un Ángulo de 0. Entradas/salidas de Arco normal a superficie.
- Ángulo de 90.
Longitud — Introduzca la longitud del movimiento de extensión de la salida. Esta opción solo está disponible cuando se selecciona una Opción de: Movimiento extendido, Encajado y Recta.
Una Distancia de 10.
Una Extensión de tipo Recta con una Distancia de 10, y un Ángulo de 0. Entradas/salidas de Arco normal a superficie.
Radio — Introduzca el radio del movimiento de extensión de la salida. Esta opción solo está disponible cuando se selecciona una Opción de: Arco normal a superficie, Arco vertical, Arco horizontal, Arco horizontal izquierdo y Arco horizontal derecho.
Otras opciones
Detectar colisiones de punta — Seleccione esta opción para que PowerMill detecte las colisiones de la punta de la herramienta en todas las entradas, salidas y uniones.
— Haga clic para copiar los valores de Extensión de entrada en los valores de Extensión de salida.
— Haga clic para copiar los valores de Extensión de salida en los valores de Extensión de entrada.
