Entradas, salidas y uniones muestra un resumen de las entradas, salidas y uniones utilizadas para calcular la trayectoria.
Utilice las opciones en esta página para especificar las propiedades generales de las entradas, salidas y uniones.

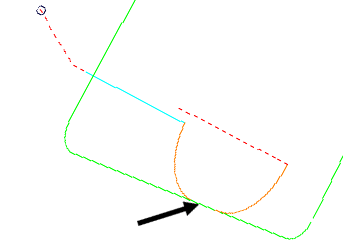

Distancia de solape — Introduzca la distancia que una Entrada y una Salida pueden superponerse en un segmento cerrado de trayectoria.
Permitir mover los puntos iniciales — Cuando se selecciona, esta opción mueve los puntos iniciales en segmentos cerrados de trayectoria para intentar encontrar posiciones sin ninguna colisión. Cuando no se selecciona, PowerMill no moverá los puntos iniciales - esto significa que si posiciona cuidadosamente un punto inicial, es posible evitar que PowerMill lo mueva.
Añadir a discontinuidades del eje de herramienta — Cuando se selecciona, inserta entradas, salidas y uniones entre segmentos continuos donde hay un cambio angular en el eje de herramienta entre segmentos vecinos. Esto asegura que cualquier reorientación del eje de herramienta en ese punto específico se produce lejos de la pieza.
Umbral angular — Introduzca el ángulo mínimo necesario antes de insertar las entradas, salidas y uniones. El ángulo es el cambio en el eje de herramienta entre segmentos vecinos.
Detectar colisiones de punta — Seleccione esta opción para que PowerMill detecte las colisiones de la punta de la herramienta en todas las entradas, salidas y uniones.
Las entradas, salidas y uniones también pueden editarse cuando en el árbol de estrategia selecciona Entrada, Salida, 1ª entrada y última salida, Extensiones de entrada/salida, Uniones, o Distribución de puntos.
