Utilice la página de Planeado de figuras para especificar los parámetros de mecanizado del planeado de figura.

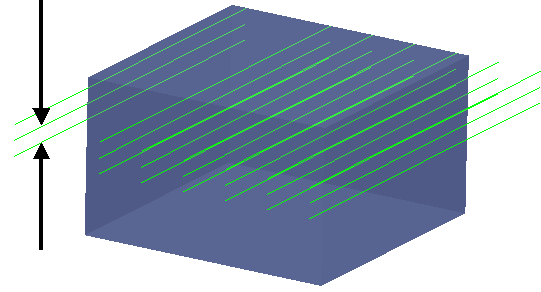

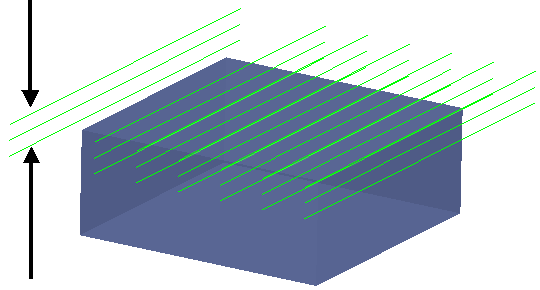

Expansión XY — Introduzca un sobreespesor en las direcciones X e Y en el bloque. Esto es útil en los lugares en los que el resto real es mayor que el bloque de PowerMill ya que garantiza que la trayectoria de planeado mecanice todo el resto.
Avance en la entrada (%) — Introduzca un valor para controlar el avance de la trayectoria a medida que se aproxime al bloque y hasta su inserción en este. Esto es útil para evitar que las inserciones de herramientas se rompan cuando se cargan en el modelo a una velocidad alta de avance. Por defecto, este valor se establece en el 100% para que no haya reducción en el avance en la entrada.
- Avance de corte
- Avance en la entrada
- Avance de carga
Tolerancia — Introduzca un valor de tolerancia para determinar la proximidad con la que la trayectoria sigue a la figura.
Estilo — Seleccione el estilo de Desfase o Raster para eliminar el material.
Paso lateral — Introduzca la distancia entre pasadas de mecanizado sucesivas.
Copiar paso lateral de la herramienta — Haga clic para cargar la profundidad radial de corte de los datos de corte de la herramienta activa. La profundidad radial de corte se mide normal al eje de la herramienta.
.
Paso vertical
Prof. del resto (d) — Introduzca la profundidad total del material a eliminar.
Paso vertical — Introduzca la distancia máxima entre pasadas sucesivas.
Copiar paso vertical de la herramienta — Haga clic para cargar la profundidad axial de corte de los datos de corte de la herramienta activa. La profundidad axial de corte se mide a lo largo del eje de la herramienta.
.
