Utilice la estrategia Planeado de figuras para producir superficies planas guiando una gran herramienta de corte por la superficie de la pieza de trabajo especificada por figuras de planeado acotado o no acotado. Esta estrategia permite mecanizar varias figuras de planeado a diferentes alturas Z.
La herramienta de corte es una fresa frontal que consta de un portaherramientas giratorio que contiene insertas de torneado. El husillo de corte siempre tiene un eje de rotación perpendicular a la superficie de la pieza de trabajo. La geometría de la herramienta de corte solo permite profundidades de corte relativamente pequeñas. El fresado frontal se utiliza comúnmente para mecanizar superficies planas en los componentes del tren motriz del vehículo, los bloques del motor y los cuerpos de las válvulas de transmisión.
Hay varias páginas asociadas a la estrategia de Planeado de figuras:
- Planeado de figuras — Página principal que se utiliza para especificar una trayectoria de planeado.
- Acabado — Configuración para especificar la profundidad de un paso vertical final del valor de corte.
- Raster — Configuraciones para especificar un estilo de desbaste raster.
- Desfase — Configuraciones para especificar un estilo de desbaste de desfase.
- Alta velocidad — Configuraciones para controlar las opciones de suavizado para evitar cambios bruscos en la dirección de la herramienta durante el mecanizado de alta velocidad. Esta página solo está disponible en los estilos de desfase.
- Verificación automática — Configuraciones para verificar automáticamente las trayectorias durante su creación.
El resto de las páginas son páginas de estrategia de trayectorias comunes.

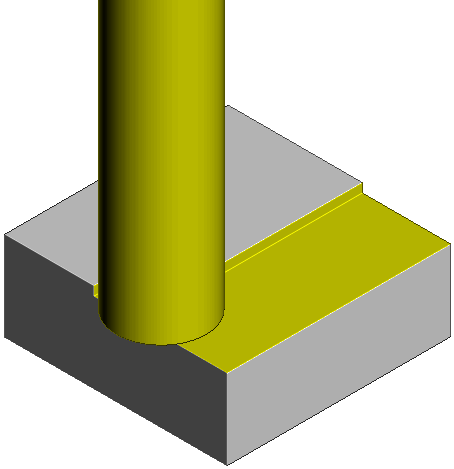

Para crear una trayectoria de planeado es necesario definir un bloque y una herramienta. El planeado funciona con cualquier herramienta y utiliza el extremo plano de la herramienta:
