Un Modelo de restos representa restos no mecanizados en cualquier punto del proceso de mecanización. Los Modelos de restos son un método alternativo al uso de trayectorias de referencia cuando se mecanizan los restos.
El uso de un modelo de restos en lugar de una trayectoria de referencia presenta los siguientes beneficios:
- Puede utilizar un plano de trabajo diferente en un modelo de restos del que se utiliza en una trayectoria de referencia. Mientras que, si utiliza una trayectoria de mecanizado de restos, deberá utilizar el mismo plano de trabajo que la trayectoria a la que hace referencia.
- El material sobrante se puede visualizar con mayor precisión.
- Una estrategia de mecanizado de restos que hace referencia a un modelo de restos representa todas las operaciones previas registradas en ese modelo de restos.
Para utilizar un modelo de restos en un proyecto, primero cree una entidad de modelo de restos y, a continuación, aplique un bloque seguido de varias trayectorias. Después de cada actualización, el modelo de restos se ajusta para mostrar el material no mecanizado que queda del bloque.
Cuando se aplica una entidad a un modelo de restos, genera un Estado del modelo de restos. Esto representa el estado del material de restos en un punto determinado del proceso de mecanizado y está definido por las operaciones de las entidades aplicadas actualmente en el modelo de restos.
Cuando el estado activo actual en un modelo de restos es:
- Bloque — El modelo de restos es el estado inicial del resto antes de que se le aplique cualquier entidad. Dependiendo de cómo se utilice, un Modelo de restos individual también puede ser un bloque.
- Trayectoria — El modelo de restos es el estado del resto después de aplicarle una trayectoria al estado anterior del resto.
- Herramienta — El modelo de restos es el estado del resto después de aplicarle una trayectoria raster densa (automáticamente creada utilizando la herramienta).

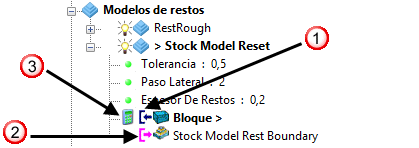

Los Modelos de restos se representan en el Explorador de este modo:
Muestra una entidad utilizada en el cálculo del modelo de restos.
Muestra una entidad que hace referencia al modelo de restos.
Muestra el estado del modelo de restos que se debe calcular.
