Desbaste de esquinas

Utilice la página de Desbaste de esquinas para eliminar el material que queda en las esquinas en etapas sucesivas.

Tipo de segmento — Selecciona el tipo de mecanizado.

• Cosidos horizontales — Configuración por defecto para el mecanizado de zonas pendientes. Las zonas pendientes se mecanizan con cosidos horizontales por defecto. Es posible seleccionar Según las pasadas para mecanizar las zonas pendientes.

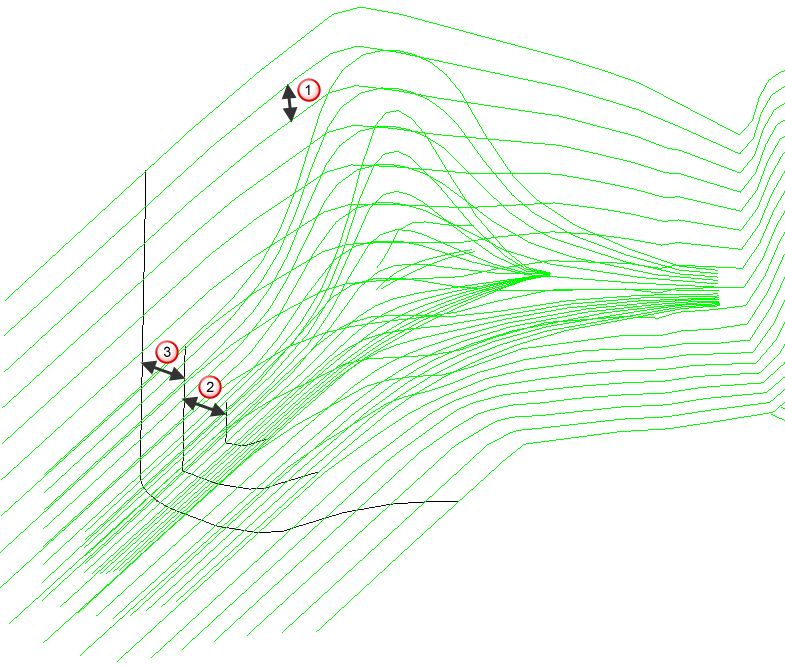

  Cosidos horizontales:



  Paso lateral pendiente

  Profundidad pendiente de corte

  Profundidad pendiente de corte final

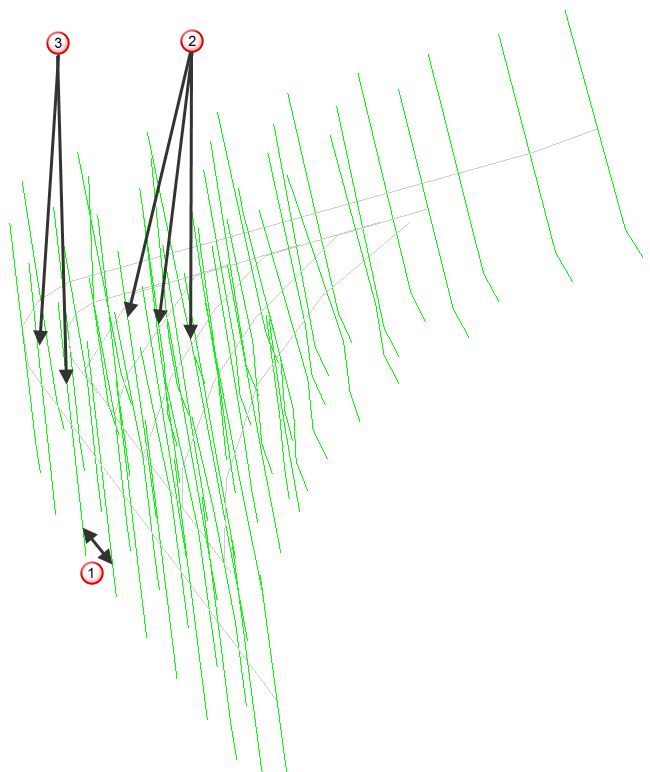

  Según las pasadas:



  Paso lateral pendiente

  Profundidad pendiente de corte

  Profundidad pendiente de corte final

Nota: Con el fin de establecer una comparación, la trayectoria de cosido horizontal aparece de color gris.

• Cosidos verticales — Puede utilizarse en el mecanizado de zonas planas. Las zonas planas se mecanizan según las pasadas por defecto. Es posible seleccionar Cosidos verticales para mecanizar las zonas planas.

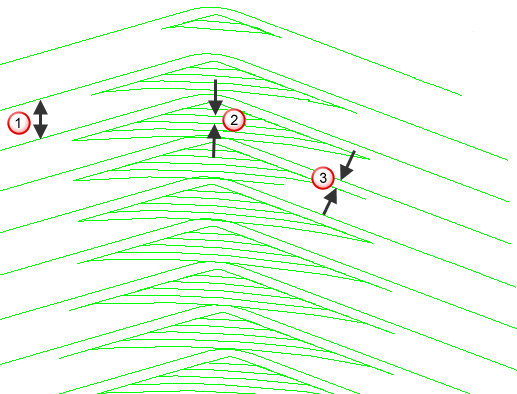

  Según las pasadas:



  Paso lateral plano

  Profundidad plana de corte

  Profundidad plana de corte final

  Cosidos verticales:



• Según las pasadas — Configuración por defecto para las zonas planas. La opción de Según las pasadas puede utilizarse tanto en las zonas pendientes como en las planas.

Paso lateral — Introduzca la distancia entre pasadas de mecanizado sucesivas.

Profundidad de corte — Introduzca el espesor de material eliminado en cada corte.

Tolerancia — Introduzca un valor para determinar la exactitud con la que la trayectoria sigue a los contornos del modelo.

Dirección de corte — Seleccione la tecnología de fresado.

Seleccione una de las siguientes direcciones de corte:

• Material a la derecha — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la derecha, siempre que sea posible. La herramienta está a la izquierda del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.



• Material a la izquierda — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la izquierda o cortes ascendentes, siempre que sea posible. La herramienta está a la derecha del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.



• Cualquiera — Seleccione para crear trayectorias utilizando tanto el mecanizado con material a la izquierda como el de material a la derecha. De esta manera se minimizan las levantadas de la herramienta y el desplazamiento de la herramienta.

Espesor — Introduzca la cantidad de material a dejar en la pieza. Haga clic en el botón de Espesor para que el recuadro de Espesor se divida en Espesor radial Espesor axial . Utilícelos para especificar valores independientes de Espesor radial y axial. Valores de Espesor radial y axial distintos son útiles para piezas ortogonales. Es posible utilizar un espesor independiente en piezas con paredes inclinadas, aunque es más difícil predecir los resultados.

Espesor radial — Introduzca el desfase radial de la herramienta. En el mecanizando de 2,5 o 3 ejes, un valor positivo deja material en las paredes verticales.

Espesor axial — Introduzca el desfase de la herramienta, únicamente en la dirección del eje de herramienta. En el mecanizando de 2,5 o 3 ejes, un valor positivo deja material en las caras horizontales.

Espesor de componente — Haga clic para mostrar el cuadro del diálogo de Espesor de componente , que permite especificar los espesores de las distintas superficies.
