Antes de efectuar la optimización de energía de un modelo arquitectónico detallado, prepare el modelo para procurar que el modelo energético resultante sea lo más completo y exacto posible.
Lleve a cabo los pasos siguientes en el orden indicado. En las secciones siguientes se proporcionan los detalles de cada paso.
Cuando están definidos como delimitadores de habitación, Revit utiliza los siguientes elementos para crear el modelo energético:
Para aislar elementos
Para obtener más información, consulte Acerca de la creación de modelos energéticos a partir de elementos arquitectónicos.
Maximice la exactitud del modelo energético y minimice el tiempo de procesamiento efectuando ajustes en el modelo arquitectónico.
Por ejemplo, utilice suelos para modelar carreteras o caminos, o muros para paisajismo.
Este paso omite estos elementos en el proceso de creación del modelo energético.
Este paso contribuye a minimizar el tiempo de procesamiento necesario para crear el modelo energético. Para obtener más información, consulte Acerca del proceso de creación del modelo energético.

Para crear un modelo energético a partir de un modelo arquitectónico, los elementos de edificación deben estar razonablemente cerrados. No hace falta que el modelo sea hermético. Los espacios y solapes pequeños son habituales en los modelos arquitectónicos reales. Son algo que está previsto y se permiten durante la creación del modelo energético.
Ahora bien, si falta toda una cubierta en un espacio, falta un muro o hay una separación grande (mayor que una que sea el doble de la opción Resolución de espacio analítico), es preciso solucionar el problema.
No todas las separaciones se detectan fácilmente. En este paso no podrá encontrarlas todas. Busque solo lo que sea evidente.
Cuando considere que el modelo está razonablemente cerrado, vaya al paso 4: Cree el modelo energético y evalúe los resultados.
grupo Optimización de energía
(Crear modelo energético).
Un mensaje explica que la creación del modelo energético puede tardar bastante tiempo; durante ese intervalo de tiempo, Revit no está disponible. Para obtener más información, consulte Acerca del proceso de creación del modelo energético.
Cuando el modelo energético está terminado, la vista Modelo energético 3D lo muestra en pantalla.

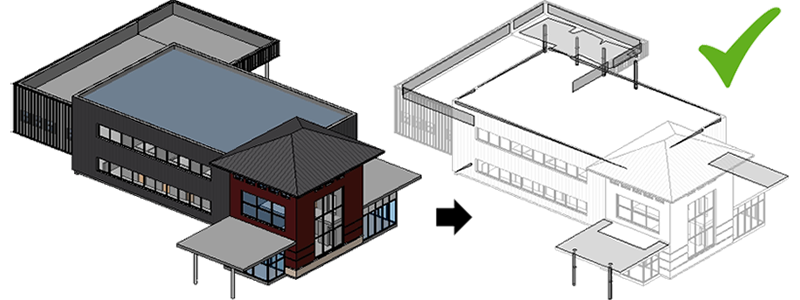

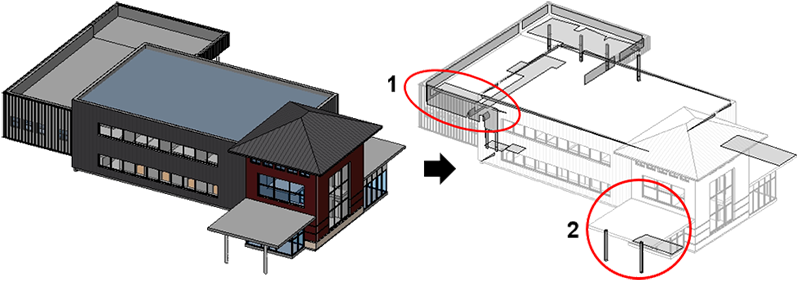

El sombreado de superficies se produce si cualquier elemento arquitectónico de Revit (o parte de él) se encuentra fuera de las rutas principales de transferencia de calor del edificio, por ejemplo el parapeto de un muro o el saliente de una cubierta. El sombreado de superficies solo debe estar presente en los lugares en que tenga sentido.
Preste atención a los elementos cuya propiedad Delimitación de habitación esté desactivada. Estos elementos no se tienen en cuenta durante la creación del modelo energético, así que pueden ser la causa de los sombreados incorrectos.
grupo Optimización de energía
(Suprimir modelo energético).

Tras asegurarse de que el modelo energético contenga todos los espacios analíticos necesarios y que todas las superficies analíticas estén debidamente ubicadas, examine el modelo energético propiamente dicho para detectar separaciones entre elementos.
Es normal que haya separaciones pequeñas entre los elementos del modelo energético y no tienen repercusiones negativas en el análisis. Ahora bien, si las separaciones son grandes o no se han capturado completamente secciones razonables del edificio, debe aumentar los valores de Resolución de espacio analítico y Resolución de superficie analítica. Este cambio supone un incremento del tiempo de procesamiento. También puede detectar más separaciones u omisiones en el modelo arquitectónico.
Para obtener más información, consulte Acerca de los espacios en el modelo energético y Acerca de las superficies en el modelo energético.
grupo Optimización de energía
(Configuración de energía).
Mantenga estos parámetros en una proporción aproximada de 2:1. Los valores mínimos son 152.4 mm y 76.2 mm (6" y 3"). La configuración de resolución de 203.2 mm y 101.6 mm (8" y 4") suele ser válida en la mayoría los modelos arquitectónicos detallados.

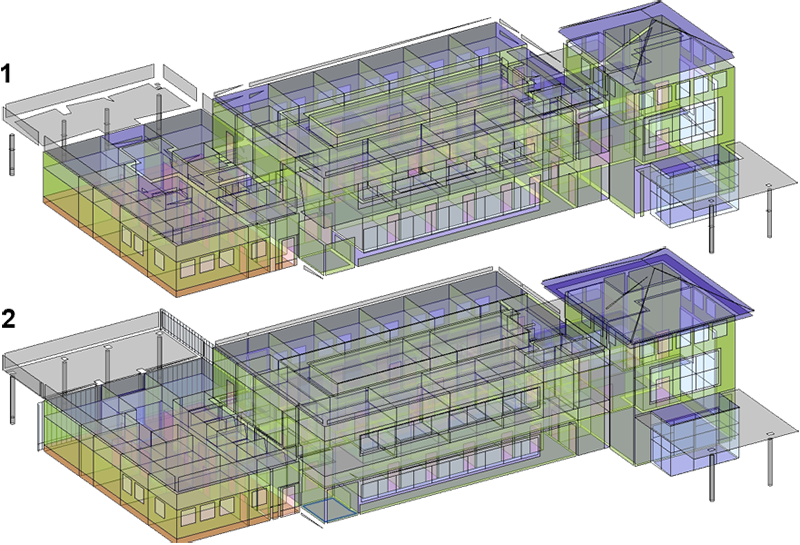

Por ejemplo, en la imagen siguiente, #1 muestra el modelo energético inicial y #2 muestra el modelo energético mejorado generado después de solucionar los problemas que se han detectado.
