Vous avez conçu votre premier modèle et terminé vos premières trajectoires d'outil. Vous vous interrogez à présent sur la façon de procéder pour que la machine CNC coupe la pièce. Pour cela, vous avez besoin d'un post-processeur.
Qu'est-ce qu'un post-processeur ? Un post-processeur convertit l'image de la trajectoire d'outil que vous voyez à l'écran dans le langage utilisé par la machine CNC. Dans la plupart des cas, ce langage correspond à un code G, même s'il arrive que certains contrôles utilisent un format plus convivial. Nous parlerons ici de "code G".
Qu'est-ce qu'un code G ? Si vous ne le savez pas et si vous avez besoin de plus d'informations, nous vous conseillons de consulter la documentation contenue dans le Manuel CNC Autodesk (en anglais). Consultez le chapitre relatif au langage de programmation CNC ("CNC Programming Language").
|
Mode d'accès : |
Ruban :
onglet FAO
groupe de fonctions Trajectoire d'outil
Post-processer
|

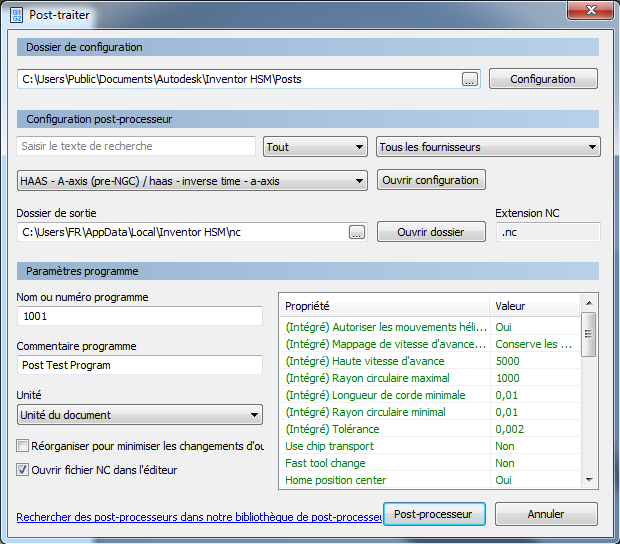

Présentation de la boîte de dialogue Post-traitement
- Utiliser la bibliothèque de post-processeurs personnels : dossier contenant vos post-processeurs personnalisés.
- Utiliser la bibliothèque de post-processeurs installés : dossier contenant les post-processeurs standard.
- Ouvrir la bibliothèque de post-processeurs HSM : permet d'accéder à la bibliothèque de post-processeurs en ligne pour y effectuer des recherches.
- Ouvrir le dossier : permet d'ouvrir le dossier courant.
- Actualiser : permet d'actualiser la liste de post-processeurs dans le dossier.
- Réinitialiser le dossier de sortie : permet de rétablir l'emplacement du dossier de post-processeurs défini par défaut.
- Ajouter un post-processeur en cascade
Configuration
Configuration post-processeur : cette section vous permet de sélectionner le post-processeur actif.
- Entrez un mot clé qui représente votre machine/contrôle ("Centre de gravité", "Mazak", "Anilam", etc.).
- Définissez le filtre Tout de manière à restreindre le type d'usinage (Fraisage, Tournage, Fraisage/Tournage, Coupe, etc.).
- Définissez le filtre Tous les fournisseurs sur le fabricant de la machine ou le type de contrôle.
Filtrage des post-processeurs disponibles
La zone de sélection des post-processeurs affiche ceux qui correspondent à vos critères. Si aucun post-processeur n'est indiqué, ajustez les options de vos filtres de recherche. Si vous ne parvenez toujours pas à trouver un post-processeur adapté à votre machine, retournez dans le dossier de configuration (voir ci-dessus) et sélectionnez Ouvrir la bibliothèque de post-processeurs HSM. La bibliothèque en ligne propose un plus grand choix de post-processeurs.
Dossier de sortie : emplacement d'enregistrement du nouveau programme NC.
Extension NC : la plupart du temps, l'extension du fichier NC est .NC. Certaines machines peuvent nécessiter des extensions de fichier spécifiques.
Paramètres programme : il s'agit de données que vous pouvez intégrer dans le programme NC ou qui peuvent avoir un impact sur le format de sortie du programme NC.
- Nom ou numéro programme : numéro d'identifiant indiqué au début du programme NC et permettant de sélectionner ou d'activer ce dernier.
- Commentaire relatif au programme : texte permettant de définir la finalité du programme. Il peut s'agir d'un numéro, d'une description ou du nom du client.
- Unité : conservez les mêmes unités que celles du document (forcer une sortie en unités anglo-saxonnes ou métriques).
- Réorganiser pour minimiser les changements d'outil : si cette option est sélectionnée, les opérations qui font appel au même outil sont regroupées.
- Ouvrir l'éditeur NC : ouvre l'éditeur NC par défaut afin que vous puissiez afficher le programme NC.

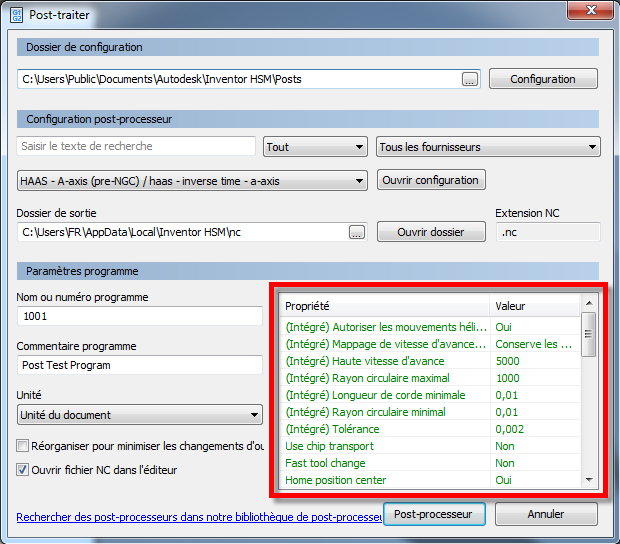

La plupart des machines et des contrôles peuvent avoir plusieurs procédures pour exécuter la même action. Les programmes NC peuvent également varier en fonction des options disponibles pour la machine. Le post-processeur dispose généralement de commandes pour activer ou désactiver une fonctionnalité. Dans la section mise en surbrillance ci-dessous, un certain nombre de commandes peuvent modifier la sortie du programme NC. Si un post-processeur ne semble pas convenir à votre machine, vérifiez que vous n'avez pas activé ou désactivé un paramètre susceptible d'affecter le résultat. Tous les post-processeurs ne proposent pas les mêmes commandes.
- Autoriser les mouvements hélicoïdaux : Inventor HSM utilise toujours les mouvements hélicoïdaux, mais cela peut réduire la taille de votre programme.
- Si vous définissez ce paramètre sur Oui, vous obtenez des arcs hélicoïdaux de type IJK G2/G3. Si vous le définissez sur Non, un grand nombre de mouvements linéaires 3D sera généré.
- Haute vitesse d'avance : vitesse maximale de la machine à une vitesse d'avance programmée (G1 F###).
- Rayon circulaire maximal : certaines commandes limitent la taille maximale d'un arc.
- Format d'arc : permet d'utiliser des centres G2 XYIJ ou un rayon G2 XYR.
- Utiliser le quatrième axe : permet de masquer l'indexation 4 axes/la sortie rotative pour un programme à 3 axes.
Exemples de paramètres contrôlés par ces commandes
Si vous avez un post-processeur et souhaitez simplement générer du code NC, reportez-vous à la rubrique relative au post-traitement du code NC.
